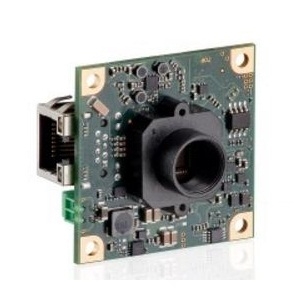

UI-5241LE-NIR Rev.1.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5241LE-NIR Rev.1.2

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5241LE-NIR Rev.1.2是一款由IDS Imaging Development Systems GmbH出品的科学与工业相机。这款相机具有1.31百万像素的分辨率，可以以每秒50帧的速度进行拍摄，适合各种工业和科研应用。无论是3D扫描、机器视觉，还是安全监控，该相机都能提供出色的图像质量和性能。

UI-5241LE-NIR Rev.1.2产品详细说明

产品细节

  • 部件编号
    UI-5241LE-NIR Rev.1.2
  • 制造商
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全局快门, 全局启动快门, 滚动快门

应用

  • 应用
    3D扫描, 机器视觉, 交通与运输, 实验室自动化, 安全技术, 姿势与眼动追踪, 质量保证, 天文学, 机械工程, 小型设备制造, 监控, 无尽网络检查
  • 应用行业
    工业检测与自动化, 消费电子, 安全与监控, 科学研究

连接与接口

  • 数据接口
    千兆以太网 (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280 x 1024
  • 传感器类型
    CMOS
  • 快门类型
    全局快门, 滚动快门
  • 帧率
    50到48 fps
  • 像素大小(H x V)
    5.3 x 5.3 µm
  • 曝光时间
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8英寸
  • 位深度
    12位
  • 扫描方式
    逐行扫描
  • 颜色/位深度
    12位
  • 传感器配置
    单色, RGB
  • 检测波长范围
    近红外
  • 冷却方式
    非冷却
  • 增益范围
    4x/-
  • I/O信号
    10针Molex连接器 (Pico Blade)
  • 工作湿度
    20至80 %
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟速度
    7 MHz - 71 MHz (像素时钟范围)
  • ADC分辨率
    10位
  • 色度
    单色, B/W
  • 镜头安装
    S-Mount
  • 电源供应
    12至24 V
  • 功耗
    2.2至2.9 W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号
    EV76C661ABT
  • 备注
    长宽比: 5:4

物理特性

  • 相机头尺寸
    6.784 x 5.427 mm (光学尺寸)
  • 尺寸
    45 x 45 x 26.4 mm(H x W x L)
  • 重量
    24 g

温度

  • 工作温度
    0至50摄氏度
  • 贮存温度
    -20至60摄氏度

总结

  • 产品概述
    UI-5241LE-NIR Rev.1.2是一款来自IDS Imaging Development Systems GmbH的高性能科学与工业相机，适合要求高分辨率与高帧率的应用场合。它的1.31百万像素的分辨率结合50 fps的帧率，确保了图像的清晰度和细节表现，尤其适用于3D扫描、机器视觉、交通监控等领域。此外，该相机采用CMOS传感器及全局快门设计，可有效减少运动模糊，提升拍摄质量。其采用的千兆以太网接口使数据传输高速且稳定，进一步增强了其在工业检测、消费者电子学以及科学研究等行业中的应用潜力。这款相机的设计充分考虑了多种操作环境，可适应0至50度的工作温度和20%至80%的湿度范围，是一种可靠的成像解决方案。
