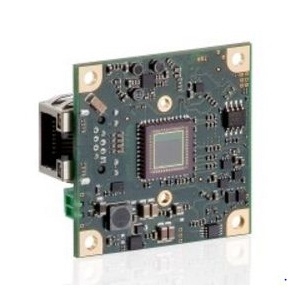

UI-5242LE-M Rev.1.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5242LE-M Rev.1.2

厂商: IDS Imaging Development Systems GmbH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5242LE-M Rev.1.2是由IDS Imaging Development Systems GmbH制造的一款科学与工业相机。它具有1.31 MP的分辨率、50 fps的帧率以及12位的位深度，适合各种要求高的成像应用，广泛应用于工业检测、科学研究等领域。

UI-5242LE-M Rev.1.2产品详细说明

产品详情

部件编号

UI-5242LE-M Rev.1.2
制造商

IDS Imaging Development Systems GmbH
描述

GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8\", e2v, 全局快门, 全局启动快门, 滚动快门

应用

应用行业

0

工
1

业
2

检
3

测
4

与
5

自
6

动
7

化
8

,
9
10

消
11

费
12

电
13

子
14

,
15
16

安
17

全
18

与
19

监
20

控
21

,
22
23

科
24

学
25

与
26

研
27

究

连接与接口

数据接口

千兆以太网 (GigE)

通用参数

相机类型

区域扫描相机
百万像素

1.31 MP
分辨率

1280 x 1024
传感器类型

CMOS
快门类型

全局快门, 滚动快门
帧率

50到48 FPS
像素尺寸(H x V)

5.3 x 5.3 µm
曝光时间

0.009 ms - 2000 ms
传感器格式

1/1.8 英寸
位深度

12 位
扫描方法

逐行扫描
颜色/位深度

12 bit
传感器配置

单色, RGB
冷却方式

无冷却
增益范围

4x/-
I/O信号

10针Molex连接器 (Pico Blade)
工作湿度

20到80 %
像素

SXGA, 1.31 MP
垂直时钟速度

7 MHz - 71 MHz (像素时钟范围)
ADC分辨率

10 位
色彩

单色, 黑白
电源供应

12到24 V
功耗

2.2到2.9 W
光学对角线

8.69 mm
传感器制造商

Teledyne e2V
传感器型号

EV76C560ABT
注释

宽高比: 5:4

物理属性

相机头尺寸

6.784 x 5.427 mm (光学尺寸)
尺寸

45 x 45 x 13 mm(H x W x L)
重量

10 g

温度

操作温度范围

0到50摄氏度
存储温度范围

-20到60摄氏度

总结

产品概述

UI-5242LE-M Rev.1.2是一款高性能的科学与工业相机，特点是分辨率达到1.31百万像素，帧率为50fps，适合各种复杂的成像应用。这款相机不仅提供了全球快门与滚动快门等先进技术，并且支持12位位深度，确保了成像质量的精确与细腻。广泛应用于3D扫描、机器视觉、交通监控、安全技术等多个领域，UI-5242LE-M Rev.1.2凭借其千兆以太网接口也极大地提高了数据传输效率。无论在工业检测还是实验室研究中，它的高性能与灵活性都能满足用户的需求。

技术文档

规格书
点击下载规格书
