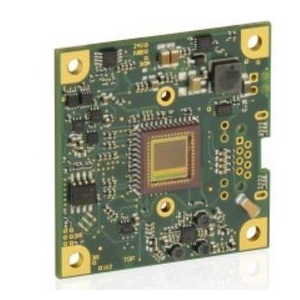

UI-5242LE-NIR-MB Rev.1.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5242LE-NIR-MB Rev.1.2

厂商: IDS Imaging Development Systems GmbH

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5242LE-NIR-MB Rev.1.2是一款高性能的科学与工业相机，具备1.31万像素的清晰度，能够以高达50 fps的速率捕捉图像，支持12位的图像深度，特别适用于需要高精准度图像捕捉的领域。

UI-5242LE-NIR-MB Rev.1.2产品详细说明

产品详情

部件号

UI-5242LE-NIR-MB Rev.1.2
制造商

IDS Imaging Development Systems GmbH
描述

GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全球快门, 全局起始快门, 滚动快门

应用

应用

3D扫描, 机器视觉, 交通与运输(ITS), 实验室自动化, 安全技术, 姿态与眼动追踪, 质量保证, 天文学, 机械工程, 小设备构建, 监测, 无尽带检验
应用行业

工业检验与自动化, 消费电子, 安全与监控, 科学与研究

连接与接口

数据接口

千兆以太网(GigE)

通用参数

相机类型

区域扫描相机
百万像素

1.31 MP
分辨率

1280 x 1024
传感器类型

CMOS
快门类型

全球快门, 滚动快门
帧率

50 to 48 fps
像素尺寸(H x V)

5.3 x 5.3 µm
曝光时间

0.009 ms - 2000 ms
传感器格式

1/1.8 英寸
位深度

12 Bit
扫描方式

逐行扫描
色彩/位深度

12位
传感器配置

单色, RGB
探测波长范围

近红外
冷却方式

非冷却
增益范围

4x/-
输入输出信号

10针Molex连接器（Pico Blade）
工作湿度

20 to 80 %
像素

SXGA, 1.31 MP
垂直时钟速度

7 MHz - 71 MHz (像素时钟范围)
ADC分辨率

10 Bit
色彩

单色, B/W
电源

12 to 24 V
功耗

2.2 to 2.9 W
光学对角线

8.69 mm
传感器制造商

Teledyne e2V
传感器型号

EV76C560ABT
备注

长宽比: 5:4

物理属性

相机头尺寸

6.784 x 5.427 mm (光学尺寸)
尺寸

45 x 45 x 13 mm(H x W x L)
重量

10 g

温度

工作温度显示

0到50摄氏度
存储温度

-20到60摄氏度

总结

产品概述

UI-5242LE-NIR-MB Rev.1.2是IDS Imaging Development Systems GmbH推出的一款先进科学与工业相机，具备1.31百万像素的分辨率，支持高达50 fps的快速图像捕捉。它采用CMOS传感器与全球快门技术，能够在各种环境下提供清晰的图像，适用于3D扫描、机器视觉、实验室自动化等广泛应用。这款相机还具备灵活的千兆以太网接口，便于集成进现有系统，且其轻便的体积使得在多种设备上都能灵活应用。相机设计支持-20℃至60℃的工作温度，非常适合工业环境下的各种检测和监测需求，无论是在实验室还是生产线均能高速稳定的为用户提供高质量的图像数据。

技术文档

规格书
点击下载规格书
