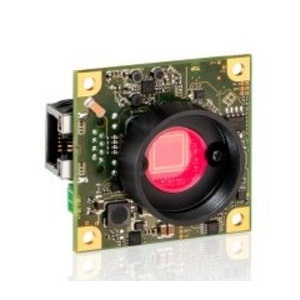

UI-5244LE-C-HQ Rev.1.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5244LE-C-HQ Rev.1.2

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5244LE-C-HQ Rev.1.2是来自IDS Imaging Development Systems GmbH的一款科学与工业相机，具有1.31百万像素、帧率范围在50到48帧每秒，和12位色深。该相机特别适合于3D扫描、机器视觉及工业自动化等应用。

UI-5244LE-C-HQ Rev.1.2产品详细说明

产品详情

  • 零件编号
    UI-5244LE-C-HQ Rev.1.2
  • 厂家
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全局快门, 全局启动快门, 滚动快门

应用

  • 应用
    3D扫描, 机器视觉, 交通与运输 (ITS), 实验室自动化, 安全技术, 手势与眼动追踪, 质量保证, 天文学, 机械工程, 小设备制造, 监测, 无穷网络检测
  • 应用行业
    工业检测与自动化, 消费电子, 安全与监控, 科学研究

连接与接口

  • 数据接口
    千兆以太网 (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280 x 1024
  • 传感器类型
    CMOS
  • 快门类型
    全局快门, 滚动快门
  • 帧率
    50到48 fps
  • 像素大小(H x V)
    5.3 x 5.3 µm
  • 曝光时间
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8英寸
  • 位深度
    12位
  • 扫描方式
    逐行扫描
  • 颜色/位深度
    12位
  • 传感器配置
    彩色, RGB
  • 冷却方式
    无冷却
  • 增益范围
    4x/4x
  • I/O信号
    10针Molex连接器 (Pico Blade)
  • 操作湿度
    20到80%
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟速度
    7 MHz - 71 MHz (像素时钟范围)
  • ADC分辨率
    10位
  • 色彩
    彩色
  • 镜头安装方式
    CS-Mount, C-Mount
  • 电源供应
    12到24 V
  • 功耗
    2.2到2.9 W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号
    EV76C560ACT
  • 备注
    纵横比: 5:4

物理属性

  • 相机头尺寸
    6.784 x 5.427 mm (光学尺寸)
  • 尺寸
    45 x 45 x 27.1 mm(H x W x L)
  • 重量
    24 g

温度

  • 工作温度显示
    0到50摄氏度
  • 存储温度
    -20到60摄氏度

总结

  • 产品概述
    UI-5244LE-C-HQ Rev.1.2是一款高性能的科学与工业相机，具备1.31百万像素和50至48帧的高帧率，完美适应多种应用场景，例如3D扫描、机器视觉和交通运输等。其采用CMOS传感器，并具有全局快门功能，有效提升了捕捉图像的质量和准确性。这款相机还支持GigE接口，方便与现有系统的连接。同时，其宽广的操作环境适应性使其能够应对不同的工作条件，非常适合在工业检测、科学研究和实验室自动化等领域中使用。
