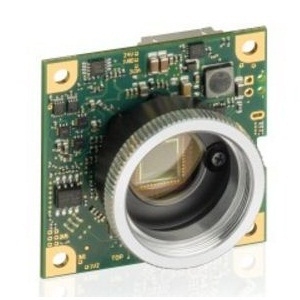

UI-5244LE-M-GL-MB Rev.1.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5244LE-M-GL-MB Rev.1.2

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5244LE-M-GL-MB Rev.1.2是来自IDS Imaging Development Systems GmbH的科学与工业相机，搭载了1.31百万像素CMOS传感器，具备50帧每秒的帧率，广泛应用于工业检测、实验室自动化等领域。

UI-5244LE-M-GL-MB Rev.1.2产品详细说明

产品详情

  • 零件编号
    UI-5244LE-M-GL-MB Rev.1.2
  • 制造商
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全球快门, 全局开始快门, 滚动快门

应用

  • 应用场景
    3D扫描, 机器视觉, 交通与运输 (ITS), 实验室自动化, 安全技术, 手势和眼动追踪, 质量保证, 天文学, 机械工程, 小型装置构造, 监测, 无尽网络检查
  • 应用行业
    工业检测与自动化, 消费电子, 安全与监控, 科学与研究

连接和接口

  • 数据接口
    千兆以太网 (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280 x 1024
  • 传感器类型
    CMOS
  • 快门类型
    全球快门, 滚动快门
  • 帧率
    50 to 48 fps
  • 像素大小(H x V)
    5.3 x 5.3 µm
  • 曝光时间 :
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8 英寸
  • 位深度
    12 位
  • 扫描方法
    逐行扫描
  • 颜色 / 位深度
    12 bit
  • 传感器配置
    单色, RGB
  • 冷却方法
    无冷却
  • 增益范围
    4x/-
  • 输入输出信号
    10针Molex连接器 (Pico Blade)
  • 操作湿度
    20 to 80 %
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟频率
    7 MHz - 71 MHz (像素时钟范围)
  • ADC分辨率
    10 位
  • 色度
    单色, 黑白
  • 镜头接口
    CS-Mount, C-Mount
  • 电源供应
    12 to 24 V
  • 功耗
    2.2 to 2.9 W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号
    EV76C560ABT
  • 备注
    长宽比: 5:4

物理属性

  • 相机头尺寸
    6.784 x 5.427 mm (光学尺寸)
  • 尺寸
    45 x 45 x 27.1 mm(H x W x L)
  • 重量
    24 g

温度

  • 工作温度范围
    0 to 50 摄氏度
  • 存储温度
    -20 to 60 摄氏度

总结

  • 产品概述
    UI-5244LE-M-GL-MB Rev.1.2是一款高性能的科学与工业相机，由IDS Imaging Development Systems GmbH制造，具备1.31百万像素的分辨率，且支持50帧/秒的高帧率输出。这款相机采用了先进的CMOS传感器，适合于各类精密检测、3D扫描及机器视觉等应用场景。无论是工业自动化、实验室研究，还是高精度的质量检验，高性能的传感器和灵活的接口设计，使得这款相机都能满足各种复杂的需求。相机搭载的全球快门技术确保在动态场景下依然能够清晰捕捉画面，适用于交通监控及科学研究等多种领域。
