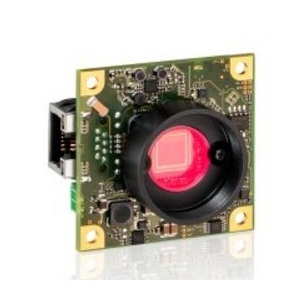

UI-5244LE-M-GL Rev.1.2科学与工业相机实物图(IDS Imaging Development Systems GmbH制造)

UI-5244LE-M-GL Rev.1.2

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

UI-5244LE-M-GL Rev.1.2是来自IDS Imaging Development Systems GmbH的一款高性能科学与工业相机,分辨率为1280 x 1024像素,支持50帧每秒的高帧率,具有12位的位深度,非常适合实验室自动化以及工业检测等多种应用场景。

UI-5244LE-M-GL Rev.1.2产品详细说明

产品细节

  • 部件编号
    UI-5244LE-M-GL Rev.1.2
  • 制造商
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全局快门, 全局起始快门, 滚动快门

应用领域

  • 应用
    3D扫描, 机器视觉, 交通与运输 (ITS), 实验室自动化, 安全技术, 手势与眼睛追踪, 质量保证, 天文学, 机械工程, 小型设备构建, 监测, 无尽网检

连接与接口

  • 数据接口
    千兆以太网 (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280 x 1024
  • 传感器类型
    CMOS
  • 快门类型
    全局快门, 滚动快门
  • 帧率
    50到48 fps
  • 像素尺寸(高x宽)
    5.3 x 5.3 µm
  • 曝光时间
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8英寸
  • 位深度
    12位
  • 扫描方式
    逐行扫描
  • 颜色/位深度
    12位
  • 传感器配置
    单色, RGB
  • 冷却方式
    无冷却
  • 增益范围
    4x/-
  • I/O信号
    10针Molex连接器 (Pico Blade)
  • 工作湿度
    20到80 %
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟速度
    7 MHz - 71 MHz (像素时钟范围)
  • ADC分辨率
    10位
  • 色彩
    单色, 黑白
  • 镜头接口
    CS-安装, C-安装
  • 电源供应
    12到24 V
  • 功耗
    2.2到2.9 W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号编号
    EV76C560ABT
  • 备注
    宽高比:5:4

物理属性

  • 相机镜头尺寸
    6.784 x 5.427 mm (光学尺寸)
  • 尺寸
    45 x 45 x 27.1 mm (高 x 宽 x 长)
  • 重量
    24 g

温度

  • 工作温度范围
    0到50摄氏度
  • 存储温度范围
    -20到60摄氏度

总结

  • 产品概述
    UI-5244LE-M-GL Rev.1.2是IDS Imaging Development Systems GmbH推出的一款先进科学与工业相机,具备1.31百万像素的分辨率和最高50帧每秒的帧率,适合多种应用场景,如3D扫描、工业检测、机器视觉等。该相机采用CMOS传感器,支持全局快门和滚动快门工作模式,同时具备12位的位深,确保了图像数据的高精度和高灵活度。配合 GigE 以太网接口,UI-5244LE-M-GL Rev.1.2 能够快速高效地将图像数据传输至计算机,广泛应用于实验室自动化、安全监控和质量保障等领域。其设计轻巧,易于安装,使其成为科研和工业领域的理想选择。
