  4. UI-5244LE-NIR-GL-MB Rev.1.2

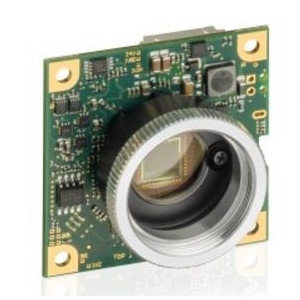

UI-5244LE-NIR-GL-MB Rev.1.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5244LE-NIR-GL-MB Rev.1.2

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5244LE-NIR-GL-MB Rev.1.2 是 IDS Imaging Development Systems GmbH 提供的一款科学与工业相机。这款相机采用 CMOS 传感器，分辨率为 1.31 MP，支持高达 50 fps 的帧率，适用于多种行业应用，如工业检测、交通监控等。相机设计紧凑，易于集成，能够在不同的环境下稳定运行。其近红外探测能力增强了在低光照条件下的成像精度。该产品是先进视觉系统的理想选择。

UI-5244LE-NIR-GL-MB Rev.1.2产品详细说明

产品详情

  • 部件号
    UI-5244LE-NIR-GL-MB Rev.1.2
  • 制造商
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全局快门, 全局启动快门, 滚动快门

应用

  • 应用
    3D扫描, 机器视觉, 交通与运输（ITS）, 实验室自动化, 安全技术, 姿态与眼动追踪, 质量保证, 天文学, 机械工程, 小型设备制造, 监控, 无限网络检测
  • 应用行业
    工业检查与自动化, 消费电子, 安全与监控, 科学与研究

连接与接口

  • 数据接口
    千兆以太网（GigE）

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280 x 1024
  • 传感器类型
    CMOS
  • 快门类型
    全局快门, 滚动快门
  • 帧率
    50 到 48 fps
  • 像素大小（H x V）
    5.3 x 5.3 µm
  • 曝光时间
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8 英寸
  • 位深度
    12 位
  • 扫描方式
    逐行扫描
  • 颜色/位深度
    12 位
  • 传感器配置
    单色, RGB
  • 探测波长范围
    近红外
  • 冷却方式
    无冷却
  • 增益范围
    4x/-
  • I/O 信号
    10 针 Molex 连接器（Pico Blade）
  • 工作湿度
    20 到 80 %
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟速度
    7 MHz - 71 MHz（像素时钟范围）
  • ADC 分辨率
    10 位
  • 色彩
    单色, 黑白
  • 镜头安装
    CS-Mount, C-Mount
  • 电源供应
    12 到 24 V
  • 功耗
    2.2 到 2.9 W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号
    EV76C661ABT
  • 备注
    长宽比：5:4

物理属性

  • 相机头尺寸
    6.784 x 5.427 mm（光学尺寸）
  • 尺寸
    45 x 45 x 27.1 mm（高 x 宽 x 长）
  • 重量
    24 g

温度

  • 工作温度范围
    0 到 50 摄氏度
  • 存储温度范围
    -20 到 60 摄氏度

总结

  • 产品概述
    UI-5244LE-NIR-GL-MB Rev.1.2 是 IDS Imaging Development Systems GmbH 推出的一款高性能科学与工业相机，广泛应用于3D扫描、机器视觉以及交通监控等领域。它的特点包括高达 1.31 MP 的分辨率和 50 fps 的帧率，能够满足快速成像和高精度检测的需求。相机使用 CMOS 传感器，支持全局快门与滚动快门，有效减少运动模糊，确保在各种条件下拍摄清晰图像。该相机的近红外探测能力使其在低光照环境中也能够提供优质成像，是自动化和监控系统的理想选择。
