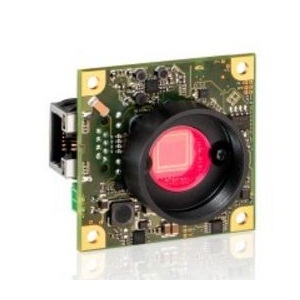

UI-5244LE-NIR-GL Rev.1.2科学与工业相机实物图（IDS Imaging Development Systems GmbH制造）

UI-5244LE-NIR-GL Rev.1.2

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

UI-5244LE-NIR-GL Rev.1.2 是 IDS Imaging Development Systems GmbH 推出的科学与工业相机。该相机配备 1.31 兆像素的 CMOS 传感器，支持 50 到 48 帧每秒的成像速度，12 位色深，适用于多种应用场景，包括工业检测和实验室自动化等。

UI-5244LE-NIR-GL Rev.1.2产品详细说明

产品细节

  • 零件编号
    UI-5244LE-NIR-GL Rev.1.2
  • 厂家
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 50 fps, 1280 x 1024, 1.31 MPix, 1/1.8", e2v, 全局快门, 全局起始快门, 滚动快门

应用领域

  • 应用
    3D扫描, 机器视觉, 交通与运输, 实验室自动化, 安全技术, 手势与眼球追踪, 质量保证, 天文学, 机械工程, 小型设备构造, 监测, 无尽网页检查
  • 应用行业
    工业检测与自动化, 消费电子, 安全与监控, 科学与研究

连接与接口

  • 数据接口
    千兆以太网 (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.31 MP
  • 分辨率
    1280 x 1024
  • 传感器类型
    CMOS
  • 快门类型
    全局快门, 滚动快门
  • 帧率
    50 到 48 fps
  • 像素大小（高 x 宽）
    5.3 x 5.3 µm
  • 曝光时间
    0.009 ms - 2000 ms
  • 传感器格式
    1/1.8 英寸
  • 位深度
    12 位
  • 扫描方式
    逐行扫描
  • 颜色 / 位深度
    12 位
  • 传感器配置
    单色, RGB
  • 检测波长范围
    近红外
  • 冷却方式
    无冷却
  • 增益范围
    4x/-
  • I/O 信号
    10 针 Molex 连接器 (Pico Blade)
  • 操作湿度
    20 到 80 %
  • 像素
    SXGA, 1.31 MP
  • 垂直时钟速度
    7 MHz - 71 MHz (像素时钟范围)
  • ADC 分辨率
    10 位
  • 色彩类型
    单色, 黑白
  • 镜头接口
    CS-Mount, C-Mount
  • 电源供应
    12 到 24 V
  • 功耗
    2.2 到 2.9 W
  • 光学对角线
    8.69 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号编号
    EV76C661ABT
  • 备注
    纵横比：5:4

物理属性

  • 相机头尺寸
    6.784 x 5.427 mm (光学尺寸)
  • 尺寸
    45 x 45 x 27.1 mm (H x W x L)
  • 重量
    24 g

温度

  • 工作温度显示
    0 到 50 摄氏度
  • 存储温度
    -20 到 60 摄氏度

总结

  • 产品概述
    UI-5244LE-NIR-GL Rev.1.2 是一款高性能的科学与工业相机，专为各类应用场景设计。它配备了1.31兆像素的CMOS传感器，能够以每秒50帧的速度捕捉清晰的图像。该相机的全局快门功能使其在快速移动的场景中表现优异，能够防止运动模糊。12位的色深确保图像具有更丰富的色彩层次，非常适合在实验室自动化、工业检测以及安全监控等领域使用。UI-5244LE-NIR-GL Rev.1.2 还支持GigE接口，为数据传输提供了极大的便利。其小巧轻便的设计和多样化的应用确保了该相机在多种工业和科学环境中的有效使用。
