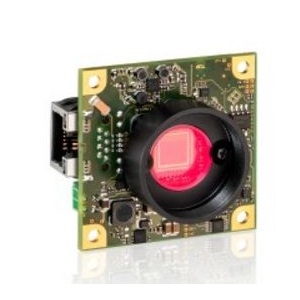

UI-5254LE-M-GL Rev.1.2科学与工业相机实物图(IDS Imaging Development Systems GmbH制造)

UI-5254LE-M-GL Rev.1.2

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

UI-5254LE-M-GL Rev.1.2是一款高性能科学与工业相机,配备1.92 MP的CMOS传感器,刷新率高达34-35 fps,适用于多种应用领域,包括工业自动化和实验室技术。

UI-5254LE-M-GL Rev.1.2产品详细说明

产品详情

  • 部件编号
    UI-5254LE-M-GL Rev.1.2
  • 制造商
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 35.6 fps, 1600 x 1200, 1.92 MPix, 1/1.8", e2v, 全局快门, 全局启动快门, 滚动快门

应用

  • 应用
    3D 扫描, 机器视觉, 交通及运输 (ITS), 实验室自动化, 安全技术, 手势与眼动追踪, 质量保证, 天文学, 机械工程, 小型设备构造, 监控
  • 应用行业
    工业检查与自动化, 消费电子, 安全与监控, 科学与研究

连接与接口

  • 数据接口
    千兆以太网 (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    1.92 MP
  • 分辨率
    1600 x 1200
  • 传感器类型
    CMOS
  • 快门类型
    全局快门, 滚动快门
  • 帧率
    34到35 fps
  • 像素尺寸(高 x 宽)
    4.5 x 4.5 µm
  • 曝光时间
    0.020 ms - 10000 ms
  • 传感器格式
    1/1.8 英寸
  • 位深度
    12 位
  • 扫描方法
    逐行扫描
  • 色彩 / 位深度
    12 位
  • 传感器配置
    单色, RGB
  • 冷却方法
    无冷却
  • 增益范围
    4x/-
  • 输入输出信号
    10针Molex连接器 (Pico Blade)
  • 操作湿度
    20到80 %
  • 像素
    UXGA, 1.92 MP
  • 垂直时钟速度
    10 MHz - 71 MHz (像素时钟范围)
  • ADC分辨率
    10 位
  • 色彩类型
    单色, 黑白
  • 镜头安装
    CS-安装, C-安装
  • 电源供应
    12到24 V
  • 功耗
    2.2到2.9 W
  • 光学对角线
    9 mm
  • 传感器制造商
    Teledyne e2V
  • 传感器型号
    EV76C570ABT
  • 备注
    纵横比: 4:3

物理特性

  • 相机头尺寸
    7.200 x 5.400 mm (光学尺寸)
  • 尺寸
    45 x 45 x 27.1 mm(高 x 宽 x 长)
  • 重量
    24 g

温度

  • 操作温度显示
    0到50摄氏度
  • 存储温度
    -20到60摄氏度

总结

  • 产品概述
    UI-5254LE-M-GL Rev.1.2是IDS Imaging Development Systems GmbH推出的一款先进的科学与工业相机。具备1.92 MP的高像素分辨率,它能够实现每秒34到35帧的快速图像捕捉,适合需要高动态范围的应用。相机采用全局快门技术,确保在高速拍摄时画面依然清晰。支持千兆以太网(GigE)接口,方便与计算机和其他设备的连接。该相机在多个领域都展现出卓越的性能,包括工业检查、机器视觉、科研等。无论是实验室自动化还是交通监控,UI-5254LE-M-GL Rev.1.2都能够提供精准可靠的图像数据。同时,它的小型化设计及较轻的重量,使其容易在不同的应用环境中部署。
