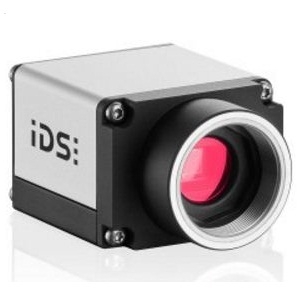

UI-5490SE-C-HQ Rev.2科学与工业相机实物图(IDS Imaging Development Systems GmbH制造)

UI-5490SE-C-HQ Rev.2

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

UI-5490SE-C-HQ Rev.2 是 IDS Imaging Development Systems GmbH 提供的一款科学与工业相机,具备 10.55 MP 的高像素数,支持 6 到 6.1 帧每秒的帧速率以及 12 位的深度。这款相机非常适合对图像质量要求极高的专业应用,并配备 Gigabit Ethernet 接口以支持高速数据传输。

UI-5490SE-C-HQ Rev.2产品详细说明

产品详情

  • 部件编号
    UI-5490SE-C-HQ Rev.2
  • 制造商
    IDS Imaging Development Systems GmbH
  • 描述
    GigE, CMOS, 6.1 fps, 3840 x 2748, 10.55 MPix, 1/2", ON Semiconductor, Rolling Shutter

连接与接口

  • 数据接口
    千兆以太网 (GigE)

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    10.55 MP
  • 分辨率
    3840 x 2748
  • 传感器类型
    CMOS
  • 快门类型
    滚动快门
  • 帧速率
    6 到 6.1 fps
  • 像素大小 (H x V)
    1.67 x 1.67 µm
  • 曝光时间
    0.180 ms - 14582 ms
  • 传感器格式
    1/2 英寸
  • 位深度
    12 位
  • 扫描方式
    逐行扫描
  • 颜色 / 位深度
    12 位
  • 传感器配置
    彩色, RGB
  • 增益范围
    8.5x/5.3x
  • 输入输出信号
    6 针 Hirose 连接器 (HR10A-7R-6PB)
  • 操作湿度
    20 至 80 %
  • 像素
    UHD Plus, 10.55 MP
  • 垂直时钟速率
    5 MHz - 68 MHz (像素时钟范围)
  • ADC 分辨率
    12 位
  • 色彩
    彩色
  • 镜头接口
    C 接口
  • 电源供应
    12 至 24 V
  • 功耗
    2.4 至 3.3 W
  • 光学对角线
    7.89 mm
  • 传感器制造商
    ON Semiconductor
  • 传感器型号
    MT9J003STC
  • 备注
    宽高比: 4:3

物理特性

  • 相机头尺寸
    6.413 x 4.589 mm (光学尺寸)
  • 尺寸
    34 x 44 x 49.8 mm(H x W x L)
  • 重量
    102 g

温度

  • 操作温度范围
    0 至 50 摄氏度
  • 储存温度
    -20 至 60 摄氏度

总结

  • 产品概述
    UI-5490SE-C-HQ Rev.2 是一款由 IDS Imaging Development Systems GmbH 生产的高性能科学与工业相机,具有高达 10.55 MP 的分辨率,能够提供高质量的成像效果。与传统相机相比,它支持更高的帧速率(6 到 6.1 fps)和更高的位深度(12 位),使其非常适合在科学研究、工业自动化、医疗成像等领域的应用。该相机还配备了千兆以太网接口,确保数据的快速传输和易于接入。无论在实验室中进行高精度测量,或是在工业生产线上实时检测,UI-5490SE-C-HQ Rev.2 都能满足您的高标准要求。其宽广的操作温度范围和增强的环境适应能力也使其在严苛环境下表现优异,成为当今光电行业中一款值得信赖的解决方案。
