  4. ZephIR 1.7

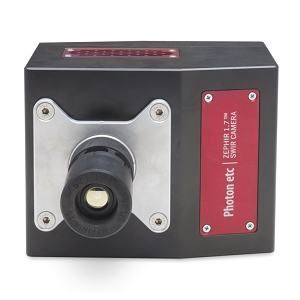

ZephIR 1.7科学与工业相机实物图（Photon etc.制造）

ZephIR 1.7

厂商: Photon etc.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

ZephIR™ 1.7 是 Photon etc. 的一款经济型科研级近红外 InGaAs 相机，敏感度极高，光谱响应范围为 0.9 到 1.7 µm。配备四级电热冷却器，冷却至 -80°C，能够提供无与伦比的低噪声水平，最高可实现 220 帧/秒的图像捕捉速率。

ZephIR 1.7产品详细说明

产品详情

  • 零件编号
    ZephIR 1.7
  • 制造商
    Photon etc.
  • 描述
    深冷 InGaAs 相机

应用

  • 应用
    生物成像, 光伏特性评估, 光致发光, 半导体检查
  • 应用行业
    科学与研究

连接与接口

  • 数据接口
    Camera Link, USB

通用参数

  • 相机类型
    区域扫描相机
  • 百万像素
    0.32 MP
  • 分辨率
    640(H) x 512(V)
  • 传感器类型
    SWIR InGaAs
  • 帧率
    115 to 220 fps (V 型), 140 fps (S 型)
  • 波长范围
    0.5 to 1.7 µm (V 型), 0.9 to 1.7 µm (S 型)
  • 像素大小(H x V)
    15 µm
  • 量子效率(QE)
    最高 85% (V 型), >70% (S 型)
  • 全井容纳能力 :
    12 ke 到 3.5 Me (V 型), 27 ke 到 1.4 Me (S 型)
  • 光谱范围
    0.5 - 1.7 µm (V 型), 0.9 - 1.7 µm (S 型)
  • 位深度
    16 Bit
  • 暗电流
    300 e/px/s
  • 可操作性
    >99% (V 型), >99.5% (S 型)
  • 读噪声
    50 to 800 e (V 型), 35 to 350 e (S 型)
  • 冷却方法
    热电冷却 (TEC)
  • 增益范围
    2.8 to 130 e/ADU (V 型), 2.2 to 89 e/ADU (S 型)
  • 像素
    0.32 MP
  • 铬
    红外
  • 积分时间
    1 µs 到 19 分钟 (低增益)
  • 电压(直流)
    12 V
  • 电源
    12 VDC @ 5A
  • 备注
    焦平面阵列 (FPA): InGaAs FPA 尺寸: 640 x 512 峰值响应性: 1.1 A/W @ 1660 nm (V 型), 1.0 A/W @ 1550 nm (S 型) 读出模式: CDS ITR ITR (V 型), TR, IWR, CDS, IMRO (S 型) 数字化: 13 到 15 位 (V 型), 14 位 (S 型)

物理特性

  • 尺寸
    169 x 130 x 97.25 mm
  • 重量
    2.6 kg

温度

  • 工作温度显示
    10 到 35 摄氏度

总结

  • 产品概述
    ZephIR 1.7 是一款由 Photon etc. 提供的科研级近红外相机，适用于生物成像、光伏特性评估、光致发光及半导体检查等多种高科技应用。其配备的四级电热冷却器能够将温度控制在 -80°C，从而确保相机在捕获图像时的低噪声性能。这款相机具有 0.32 MP 的分辨率，支持高达 220 帧/秒的帧率，非常适合需要快速成像的实验和研究。这款相机的波长响应范围为 0.9 到 1.7 µm，使其能够在近红外波段进行高效成像，确保科研工作者能够获得准确可靠的数据。
