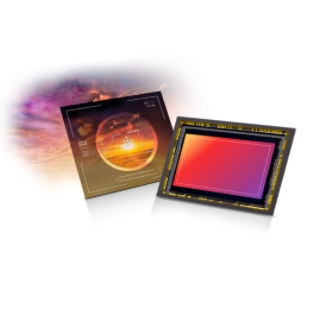

AAA0847NXXCMOS图像传感器实物图(SK Hynix制造)

AAA0847NXX

厂商: SK Hynix

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

AAA0847NXX是SK Hynix推出的一款8百万像素CMOS图像传感器,采用1/4.4英寸光学格式,具备10位ADC。该传感器在3264x2448分辨率下可实现30fps的帧率,在FHD 1080P下可实现60fps,在HD 720P下可实现90fps。它集成了高频时钟生成的PLL、内置测试图案生成以及8 KB OTP存储器。该传感器的工作电压为1.1-2.8 V,功耗低于156 mW。具有相位检测自动对焦(PDAF)功能,确保更高的图像质量,并使用重采样IP算法在不同光照条件下实时切换分辨率和质量模式。

AAA0847NXX产品详细说明

产品详情

  • 部件编号
    AAA0847NXX
  • 厂家
    SK Hynix
  • 描述
    8百万像素CMOS图像传感器,适用于手机和数码相机

通用参数

  • 分辨率
    3264 (H) x 2448 (V)
  • 百万像素
    8 MP
  • 供电电压
    2.8 V (模拟), 1.8 V / 2.8 V (IO), 1.1 V 核心 (数字)
  • 光学格式
    1/4.4 英寸
  • 封装类型
    芯片
  • 色彩
    RGB, Bayer
  • 帧率
    30 到 90 帧/秒
  • ADC分辨率
    10 位
  • 像素大小
    1 µm x 1 µm
  • 像素
    8 MP
  • 成像面积
    3280 µm (H) x 2464 µm (V)
  • 类型
    数字图像传感器
  • 像素类型
    BSI
  • 时钟频率
    10 到 27 MHz
  • 功耗
    149 到 156 mW

连接与接口

  • 接口
    PLL, MIPI 4-Lane, MIPI 2-Lane

应用

  • 应用
    手机相机 / 数码相机, PC相机 / 视频会议

温度

  • 工作温度
    -20 到 85 摄氏度
  • 存储温度
    -40 到 85 摄氏度

总结

  • 产品概述
    AAA0847NXX是一款由SK Hynix推出的高性能8百万像素CMOS图像传感器,专为手机和数码相机设计。它采用先进的0.8微米BSI像素技术,能够有效减少固定模式噪声和随机噪声,确保在各种光照条件下都能拍摄出高质量的图像。该传感器支持高达90fps的帧率,适合视频录制和快速移动物体的拍摄。它的低功耗特性使其非常适合于电池供电的移动设备,延长了设备的使用时间。此外,AAA0847NXX还具备多种图像处理功能,如死点修正和双摄像头同步,进一步提升了用户体验。总之,这款传感器是移动摄影和视频会议应用的理想选择,能够满足现代用户对高质量图像的需求。
