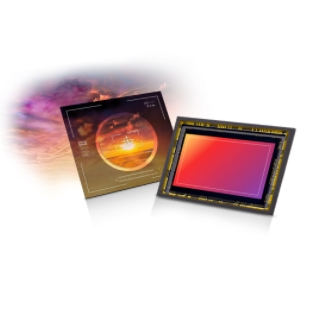

AAA2021NXXCMOS图像传感器实物图(SK Hynix制造)

AAA2021NXX

厂商: SK Hynix

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

AAA2021N来自SK Hynix,是一款20百万像素的CMOS图像传感器,采用1/2.8英寸光学格式,具有10位ADC,能够在5184 x 3888的分辨率下以30帧/秒的速度输出,或在2592 x 1944的分辨率下以60帧/秒的速度输出。该传感器需要1.1 - 2.8 V的直流电源,并在30帧/秒下消耗242 mW的功率,在60帧/秒下消耗227 mW。该传感器通过两线串行总线接口进行控制,并使用MIPI 2/4通道接口进行输出。

AAA2021NXX产品详细说明

产品详情

  • 部件编号
    AAA2021NXX
  • 制造商
    SK Hynix
  • 描述
    20百万像素CMOS图像传感器,适用于智能手机和数码相机

通用参数

  • 分辨率
    5184 (H) x 3888 (V)
  • 百万像素
    20 MP
  • 供电电压
    2.8 V (模拟), 1.8 V / 2.8 V (IO), 1.1 V (核心)
  • 光学格式
    1/2.8英寸
  • 封装类型
    芯片
  • 色彩
    四倍拜耳
  • 帧率
    30到60帧/秒
  • ADC分辨率
    10位
  • 像素大小
    1 µm x 1 µm
  • 像素
    20 MP
  • 成像区域
    5200 µm (H) x 3904 µm (V)
  • 类型
    数字图像传感器
  • 像素类型
    背照式
  • 时钟频率
    10到27 MHz
  • 功耗
    227到242 mW

连接与接口

  • 接口
    PLL, MIPI 2/4通道

应用

  • 应用
    手机相机/数码相机, PC相机/视频会议

温度

  • 工作温度
    -20到85摄氏度
  • 存储温度
    -40到85摄氏度

总结

  • 产品概述
    AAA2021NXX是SK Hynix推出的一款高性能20百万像素CMOS图像传感器,专为智能手机和数码相机设计。它支持高达60帧每秒的帧率,能够在各种光照条件下提供清晰的图像。该传感器采用了先进的背照式像素技术,显著降低了固定模式噪声和随机噪声,确保在低光环境下也能拍摄出高质量的照片。此外,它还具有双转换增益像素,能够自动适应周围光照条件,确保在快速变化的光照环境中稳定输出高质量图像。其内置的温度传感器和高频时钟生成器进一步提升了其性能,使其成为手机相机和视频会议应用的理想选择。
