STA-PCD-1

厂商: STANDA

下载规格书

Note: Your Quotation Request will be directed to Spectrum Control.

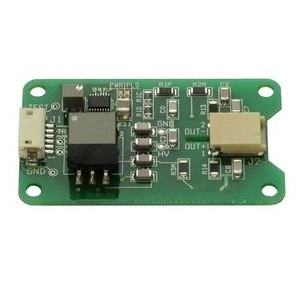

STA-PCD-1 是 STANDA 的一款 Pockels 电池驱动器，具有 2800 V 至 3800 V 的输出电压幅度。该设备具有 0.5 微秒至 1 微秒的高压脉冲持续时间和 2 kHz 的高压脉冲重复率。其输出电压脉冲间的不稳定性为 1%，最大脉冲电流为 20 A。该驱动器的高压脉冲上升时间为 2 纳秒至 4 纳秒，下降时间为 3 微秒至 6 微秒，最大负载电容为 20 pF，触发电压为 3 V 至 8 V。

STA-PCD-1产品详细说明

产品细节

部件编号

STA-PCD-1
制造商

STANDA
描述

2800 V - 3800 V Pockels 电池驱动器，用于腔体转储应用

电气规格

输出电压幅度

2.8 to 3.8 kV
供电电压(直流)

5 to +7.5 V
下降时间

3 to 6 µs
负载电容

20 pF
触发电压

3 to 8 V (+5 V)
直流供电电流

180 mA to 340 mA
输入阻抗

200 Ohms

通用参数

晶体材料

β-硼酸钡(BBO), 重氘酸二氢磷酸盐(DKDP)
重复率

2 kHz
脉冲宽度

0.5 to 1 µs
上升时间

2 to 4 ns
输出类型

双极
输出脉冲电流

20 A
输出电压脉冲间不稳定性

0.01
脉冲延迟

15 to 30 ns
脉冲抖动

< 200 ps
脉冲输出

纳秒级
技术

Q-开关, 腔体转储

物理特性

尺寸

30 x 50 x 8 mm

环境条件

工作温度显示

10 to 40 Degree C

总结

产品概述

STA-PCD-1 是一款高性能的 Pockels 电池驱动器，专为腔体转储和 Q-开关应用设计。它能提供高达 3800 V 的输出电压，确保在激光系统中能够快速、稳定地控制脉冲。该设备的脉冲宽度可调，适用于多种实验和工业应用，且其紧凑的外形设计使其在空间有限的环境中也能轻松使用。STA-PCD-1 的高重复率和低脉冲抖动特性，使其成为高精度激光应用的理想选择。无论是在科研实验室还是在工业生产中，这款驱动器都能提供可靠的性能，帮助用户实现高效的激光控制。

技术文档

规格书
点击下载规格书
