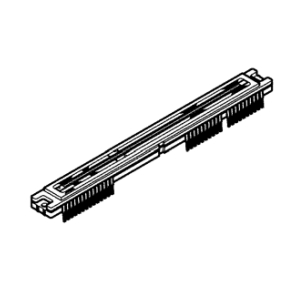

TCD2712DG

TCD2712DG是东芝公司推出的一款CCD线性图像传感器，像素尺寸为9.325 (H) µm x 9.325 (V) µm，具有7500 x 3线的图像感应元件，光谱分辨率为24线/mm。该CCD图像传感器的灵敏度为14.1 V/lx.s（红色），22.2 V/lx.s（绿色）和9.1 V/lx.s（蓝色），整体传输效率达到98%，输出阻抗为0.2 kΩ。该彩色CCD图像传感器具有10%的光响应非均匀性（PRNU）和5 mV的暗信号非均匀性（DSNU）。TCD2712DG的随机噪声为1 mV，暗信号电压为1 mV，饱和曝光为0.09 lx.s，饱和输出电压为2 V。该CCD图像传感器配备PN光电二极管、内部钳位电路以及红、绿、蓝色滤光片，工作电压为10 V，功耗为1200 mW，采用68针CERDIP封装，尺寸为105 (L) mm x 10.6 (W) mm x 8.4 (H) mm，适合彩色扫描仪和复印机应用。
