SmartOTDR 100B

Note: Your Quotation Request will be directed to Spectrum Control.

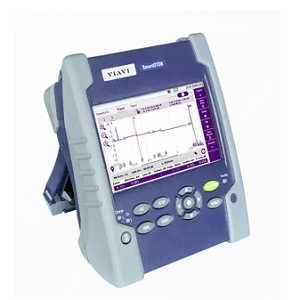

SmartOTDR 100B是Viavi Solutions Inc.推出的一款便携式光时域反射仪,支持1310 nm、1550 nm、1625 nm和1650 nm波长的操作。该设备具备±20 nm的波长精度和3 ns至20 µs的脉冲宽度。其动态范围在1310 nm和1550 nm时为40 dB,在1625 nm和1650 nm时为41 dB。该设备的事件死区为0.9米,衰减死区为2.5米,显示范围为0.1公里至260公里,并具备15 dB分光器损耗后的45米分光器衰减死区。

SmartOTDR 100B产品详细说明

产品详情

  • 部件编号
    SmartOTDR 100B
  • 制造商
    Viavi Solutions Inc.
  • 描述
    1310/1550/1625/1650 nm便携式光时域反射仪

环境条件

  • 操作温度显示
    -20至50摄氏度
  • 存储温度
    -20至60摄氏度

连接与接口

  • 无线接口
    WiFi, Bluetooth

通用参数

  • 设备类型
    便携式
  • 事件死区
    0.9 m
  • 衰减死区
    2.5 m
  • 光学波长
    1310至1650 nm
  • 电池机壳材料
    锂聚合物
  • 测量范围
    -55至0 dBm
  • 显示
    5英寸电容触摸屏(12.5厘米),800 x 480 W VGA
  • 距离精度
    (±1 m) ± (采样分辨率) ±(1.10-5 x 距离)
  • 光纤类型
    单模
  • 电池工作和充电时间
    20小时(操作)
  • 激光安全性
    1级
  • 线性度
    ±0.04 dB
  • 动态范围
    40至41 dB
  • 内存容量
    10000条光时域反射仪轨迹
  • 调制
    270 Hz至2 kHz
  • 脉冲宽度
    3 ns至20 µs
  • 准确度
    ±0.5 dB
  • 操作模式
    CW
  • 工作电流
    2 A
  • 输出功率
    -3.5 dBm
  • 输出稳定性
    ±0.05 dB
  • 像素分辨率
    800 x 480像素
  • 功耗
    24 W
  • 电源供应
    100至240 VAC, 50至60 Hz
  • 采样点
    最多256000点
  • 采样分辨率
    4 cm
  • 直流电压
    12 VDC
  • VFL(发射模式)
    CW, 1 Hz
  • 波长精度
    ±20 nm

物理特性

  • 尺寸
    175 x 138 x 57 mm (高 x 宽 x 深)
  • 重量
    0.9 kg

总结

  • 产品概述
    SmartOTDR 100B是一款高性能的便携式光时域反射仪,专为光纤网络的测试和故障排除而设计。其支持多种波长的操作,使其在不同的应用场景中表现出色。该设备的动态范围和波长精度确保了测试结果的可靠性,适合用于FTTH/PON网络的故障排除以及城域光纤网络的特征分析。SmartOTDR 100B配备了一个5英寸的电容触摸屏,用户界面友好,操作简便。此外,它还具备自动光纤检查功能,可以快速定位问题,极大提高了工作效率。无论是在现场测试还是实验室环境中,SmartOTDR 100B都能提供卓越的性能,是光电行业专业人士的理想选择。
