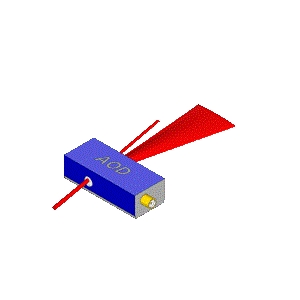

D110-T100S-4声光偏转器实物图(ISOMET制造)

D110-T100S-4

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

D110-T100S-4是来自ISOMET的一款声光偏转器,具有扫描角度4.5到5.9度、声速0.617 mm/µs、光束分离角2.3到2.9度、衍射效率70%到75%、工作波长488 nm、515 nm、532 nm和633 nm。更多详细信息请参见下文。

D110-T100S-4产品详细说明

产品详情

  • 部件编号
    D110-T100S-4
  • 制造商
    ISOMET
  • 描述
    633 nm, TeO2晶体材料声光偏转器,衍射效率75%

光学规格

  • 扫描角度
    4.5到5.9度
  • 孔径
    4 x 14 mm (高 x 宽)
  • 输出偏振
    圆形
  • 偏振
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化碲(TeO2)
  • 光学功率处理
    10 W
  • 光谱带
    可见光
  • 声速
    0.617 mm/µs
  • 光束分离角
    2.3到2.9度
  • 衍射效率
    70到75%
  • 工作波长
    488 nm, 515 nm, 532 nm, 633 nm

电气规格

  • 频率
    75到125 MHz
  • 输入阻抗
    50欧姆
  • 输入偏振
    线性
  • 插入损耗
    <5%
  • 中心频率
    100 MHz
  • 射频带宽
    50 MHz
  • 射频功率
    0.85到1.2 W

其他规格

  • 访问时间
    22.7 µs

总结

  • 产品概述
    D110-T100S-4是ISOMET推出的一款高效声光偏转器,适用于激光扫描、光通信和光学成像等多种应用。该产品采用二氧化碲(TeO2)材料,具有出色的衍射效率,能够在488 nm、515 nm、532 nm和633 nm等多个波长下工作。其扫描角度范围为4.5到5.9度,声速为0.617 mm/µs,确保了高精度和快速响应。该偏转器还支持线性和圆形偏振输出,适合各种实验和工业应用,是光电行业中不可或缺的设备。
