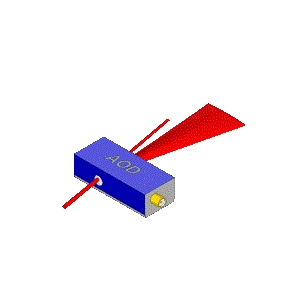

D1384-aQ170-7 (MUV)声光偏转器实物图（ISOMET制造）

D1384-aQ170-7 (MUV)

厂商: ISOMET
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

D1384-aQ170-7 (MUV) 是ISOMET公司推出的一款声光偏转器，工作波长为248 nm和266 nm，具有2.8到3 mrad的扫描角度，7.4到7.9 mrad的光束分离角，以及3.7到4 mrad的布拉格角。其衍射效率超过80%。该产品适用于多种精密加工需求。

D1384-aQ170-7 (MUV)产品详细说明

产品详情

  • 零件编号
    D1384-aQ170-7 (MUV)
  • 制造商
    ISOMET
  • 描述
    266 nm，石英晶体材料声光偏转器，衍射效率80%

应用

  • 应用
    材料加工，钻孔，表面纹理处理，微加工

光学规格

  • 轴配置
    双轴
  • 对比度
    >1000:1, 2000:1
  • 扫描角度
    2.8到3 mrad
  • 光圈
    5到7 mm
  • 偏振
    垂直，与扫描垂直
  • 声光材料
    石英
  • 光谱波段
    中紫外
  • 光束分离角
    7.4到7.9 mrad
  • 布拉格角
    3.7到4 mrad
  • 衍射效率
    >80%
  • 工作波长
    248 nm, 266 nm

电气规格

  • 频率
    130到210 MHz
  • 输入阻抗
    50 欧姆
  • 插入损耗
    <2到3%
  • 反射率
    <0.5%
  • 分辨率
    可分辨高达60个点，>1000个不可分辨点
  • VSWR
    <1.50:1
  • 中心频率
    170 MHz
  • 射频带宽
    70到80 MHz
  • 射频功率
    10到12 W

其他规格

  • 冷却方式
    水冷
  • 水冷流量
    2 L/minute

总结

  • 产品概述
    D1384-aQ170-7 (MUV) 是一款由ISOMET制造的高性能声光偏转器，具有广泛的应用领域，如材料加工、钻孔、表面纹理处理和微加工等。它采用石英晶体材料，具备高达80%的衍射效率，能够高效地处理光束。该设备的工作波长为248 nm和266 nm，适合在中紫外光谱范围内使用。其双轴配置和高对比度特性，使其在精密加工中表现出色。此外，设备的冷却方式为水冷，确保其在高功率操作下依然稳定可靠。
