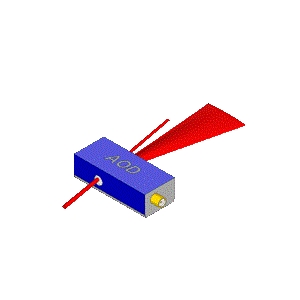

D1384-aQ170-7 (NUV)声光偏转器实物图（ISOMET制造）

D1384-aQ170-7 (NUV)

厂商: ISOMET

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

D1384-aQ170-7 (NUV) 是ISOMET推出的一款声光偏转器，工作波长为343 nm和355 nm，具有4.2到4.4 mrad的扫描角度、10.2到10.6 mrad的光束分离角和5.1到5.3 mrad的布拉格角，衍射效率超过80%。

D1384-aQ170-7 (NUV)产品详细说明

产品详情

部件编号

D1384-aQ170-7 (NUV)
制造商

ISOMET
描述

355 nm, 石英晶体材料声光偏转器，衍射效率80%

应用领域

应用

材料加工, 钻孔, 表面纹理处理, 微加工

光学规格

轴配置

双轴(X-Y)
对比度

>1000:1, 2000:1
扫描角度

4.2到4.4 mrad
光圈

5到7 mm
偏振

垂直，垂直于扫描
声光材料

石英
光谱带

近紫外
光束分离角

10.2到10.6 mrad
布拉格角

5.1到5.3 mrad
衍射效率

>80%
工作波长

343 nm, 355 nm

电气规格

3dB带宽

80 MHz
频率

130到210 MHz
输入阻抗

50 欧姆
插入损耗

<2到3%
反射率

<0.5%
分辨率

最多60个可分辨点，>1000个不可分辨点
RF连接器

SMB
VSWR

<1.50:1
中心频率

170 MHz
RF带宽

>80 MHz
RF功率

18到20 W

其他规格

冷却方式

水冷却
水冷却流量

2 L/分钟

总结

产品概述

D1384-aQ170-7 (NUV) 是一款高性能的声光偏转器，专为各种精密应用而设计。它采用石英晶体材料，具有优异的衍射效率和广泛的工作波长范围，适合于材料加工、钻孔以及微加工等领域。该设备的双轴配置和高对比度使其在光学应用中表现出色。此外，具有低插入损耗和良好的分辨率，能够满足高要求的工业应用。无论是在研究还是在生产环境中，D1384-aQ170-7 (NUV) 都能提供可靠的性能和精确的控制，是光电领域中的理想选择。
