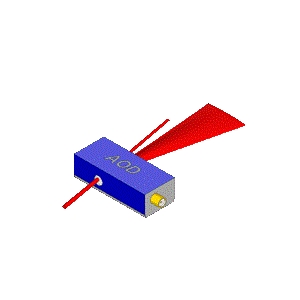

D1384-XY-aQ170-7 (NUV)声光偏转器实物图（ISOMET制造）

D1384-XY-aQ170-7 (NUV)

厂商: ISOMET

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

D1384-XY-aQ170-7 (NUV)是来自ISOMET的一款声光偏转器，具有4.2到4.4 mrad的扫描角和10.2到10.6 mrad的光束分离角。其布拉格角为5.1到5.3 mrad，衍射效率超过60%至85%。该偏转器的工作波长为343 nm和355 nm，适合多种高精度应用。

D1384-XY-aQ170-7 (NUV)产品详细说明

产品细节

部件编号

D1384-XY-aQ170-7 (NUV)
制造商

ISOMET
描述

355 nm，石英晶体材料声光偏转器，衍射效率为85%

应用

应用

材料加工，钻孔，表面纹理处理，微加工

光学规格

轴配置

2-轴
扫描角

4.2到4.4 mrad
光圈

7 x 7 mm (高 x 宽)
偏振

线性，垂直
声光材料

石英
光谱带

近紫外
光束分离角

10.2到10.6 mrad
布拉格角

5.1到5.3 mrad
衍射效率

>60到85%
工作波长

343 nm, 355 nm
光束直径

5 x 5 mm

电气规格

频率

135到205 MHz
插入损耗

<5%
分辨率

60 x 60可分辨点，>1000 x 1000不可分辨点
中心频率

170 MHz
射频带宽

70 MHz (扫频)
射频功率

<10 W

其他规格

访问时间

0.9 µs
冷却方式

水冷却
水冷却

2 L/minute

总结

产品概述

D1384-XY-aQ170-7 (NUV)是ISOMET公司推出的一款高性能声光偏转器，具有多项优越的技术参数，适用于各种光电应用。其工作波长为343 nm和355 nm，具有高达85%的衍射效率，能够满足高精度的材料加工、钻孔和微加工等需求。产品的2-轴配置及快速的响应时间使其在工业应用中表现出色。此外，设备采用水冷却方式，确保在长时间工作时的稳定性和可靠性。无论是在科研还是工业生产中，D1384-XY-aQ170-7 (NUV)都能提供卓越的性能表现，是光电领域中不可或缺的重要工具。

技术文档

规格书
点击下载规格书
