  4. DTSX-400-532

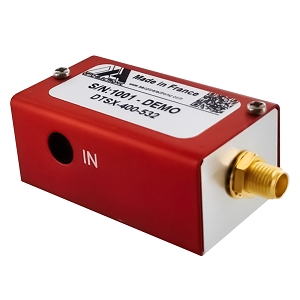

DTSX-400-532声光偏转器实物图（AA Opto Electronic制造）

DTSX-400-532

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DTSX-400-532是来自AA Opto Electronic的一款声光偏转器，工作波长为532 nm，扫描角度为41 mrad/mrad²，声速为650 m/s，衍射效率在40%到70%之间，中心频率为50 MHz。更多详细信息请见下文。

DTSX-400-532产品详细说明

产品详情

  • 部件编号
    DTSX-400-532
  • 制造商
    AA Opto Electronic
  • 描述
    532 nm，TeO2晶体材料声光偏转器，具有70%的衍射效率

应用

  • 应用
    光学镊子，生物医学诊断

光学规格

  • 轴配置
    1轴
  • 扫描角度
    41 mrad/mrad²
  • 孔径
    7.5 x 7.5 mm²
  • 输出偏振
    线性/每轴90度偏振翻转
  • 偏振
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化碲(TeO2)
  • 光学功率处理
    5 W/mm²
  • 光谱带
    绿色
  • 声速
    650 m/s
  • 衍射效率
    >40到70%
  • 工作波长
    532 nm

电气规格

  • 相关RF驱动器
    DDSPAxx, DRFA10Yxx, MPDSnCxx
  • 输入阻抗
    50 欧姆
  • 输入偏振
    线性/每轴90度偏振翻转
  • 上升/下降时间
    1 µs/mm
  • RoHs
    是
  • 传输
    >95%
  • VSWR
    <1.20:1
  • 中心频率
    50 MHz
  • RF功率
    <1 W

其他规格

  • 访问时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    IN PRO 163

环境条件

  • 工作温度显示
    10到40摄氏度
  • 储存温度
    -40到65摄氏度

总结

  • 产品概述
    DTSX-400-532是一款高性能的声光偏转器，主要用于光学镊子和生物医学诊断等应用。它采用二氧化碲(TeO2)作为声光材料，提供高达70%的衍射效率，确保优异的光学性能。该产品的工作波长为532 nm，适合绿色光源的应用。扫描角度为41 mrad/mrad²，声速达到650 m/s，确保快速响应和高精度控制。此外，该设备具有良好的环境适应性，工作温度范围为10到40摄氏度，存储温度可达-40到65摄氏度，适合各种实验室和工业环境使用。通过与DDSPAxx、DRFA10Yxx等RF驱动器的配合使用，DTSX-400-532能够实现高效的光学调制和控制，是光电行业中不可或缺的设备。
