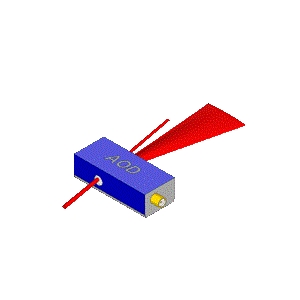

D1340-XY-aQ120-5声光偏转器实物图(ISOMET制造)

D1340-XY-aQ120-5

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

D1340-XY-aQ120-5是ISOMET公司推出的一款声光偏转器,具有2.5 mrad的扫描角度、7.5 mrad的光束分离角和3.7 mrad的布拉格角,衍射效率在60%到90%之间,工作波长为355 nm。该产品适用于多种应用场景,提供优异的性能和可靠性。

D1340-XY-aQ120-5产品详细说明

产品详情

  • 部件编号
    D1340-XY-aQ120-5
  • 制造商
    ISOMET
  • 描述
    355 nm, 石英晶体材料声光偏转器,衍射效率90%

应用

  • 应用
    材料加工, 钻孔, 表面纹理处理, 微加工

光学规格

  • 轴配置
    双轴
  • 扫描角度
    2.5 mrad
  • 光圈
    5 x 5 mm (高 x 宽)
  • 偏振
    线性, 垂直
  • 声光材料
    石英
  • 光谱带
    紫外线
  • 光束分离角
    7.5 mrad
  • 布拉格角
    3.7 mrad
  • 衍射效率
    >60到90%
  • 工作波长
    355 nm
  • 光束直径
    5 x 5 mm

电气规格

  • 频率
    100到140 MHz
  • 插入损耗
    <4%
  • 分辨率
    35 x 35可解析点, >1000 x 1000不可解析点
  • 中心频率
    120 MHz
  • 射频带宽
    40 MHz
  • 射频功率
    <10 W

其他规格

  • 访问时间
    0.9 µs
  • 冷却方式
    水冷却
  • 水冷却流量
    2 L/分钟

总结

  • 产品概述
    D1340-XY-aQ120-5是ISOMET公司推出的一款高性能声光偏转器,专为需要高精度光束控制的应用而设计。它的工作波长为355 nm,适用于紫外光谱范围,具有出色的衍射效率,能够达到60%到90%。该设备的双轴配置和小巧的光圈设计使其非常适合于材料加工、钻孔、表面纹理处理和微加工等多种应用。其快速的访问时间和水冷却系统确保了设备在长时间运行中的稳定性和可靠性。无论是在工业制造还是科学研究领域,D1340-XY-aQ120-5都能提供卓越的性能,满足用户对高效率和高精度的需求。
