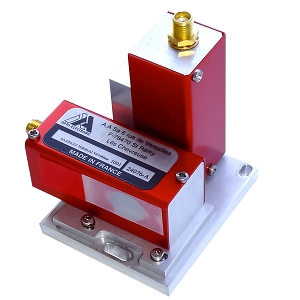

DTSXY-400-1064声光偏转器实物图(AA Opto Electronic制造)

DTSXY-400-1064

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

DTSXY-400-1064是AA Opto Electronic推出的一款声光偏转器,具有49 mrad/mrad2的扫描角度、650 m/s的声速和1064 nm的工作波长,中心频率为30 MHz,RF功率小于2.2 W。更多详细信息请参见以下内容。

DTSXY-400-1064产品详细说明

产品详情

  • 部件编号
    DTSXY-400-1064
  • 制造商
    AA Opto Electronic
  • 描述
    1064 nm, TeO2晶体材料声光偏转器,具有50%的衍射效率

应用

  • 应用
    光学镊子,生物医学诊断

光学规格

  • 轴配置
    双轴
  • 扫描角度
    49 mrad/mrad2
  • 光圈
    7.5 x 7.5 mm2
  • 输出偏振
    线性/每轴90度偏振翻转
  • 偏振
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化碲(TeO2)
  • 光学功率处理能力
    10 W/mm2
  • 光谱带
    红外
  • 声速
    650 m/s
  • 工作波长
    1064 nm

电气规格

  • 相关RF驱动器
    DRFA10Yxx, DDSPAxx, MPDSnCxx
  • 输入阻抗
    50 Ω
  • 输入偏振
    线性/每轴90度偏振翻转
  • 分辨率
    276 x 276
  • 上升/下降时间
    1 µs/mm
  • RoHs
  • 传输率
    >95%
  • 驻波比
    <1.20:1
  • 中心频率
    30 MHz
  • RF功率
    <2.2 W

其他规格

  • 访问时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    标准IN PRO 16,紧凑型IN PRO 180

环境条件

  • 工作温度显示
    10至40摄氏度
  • 存储温度
    -40至65摄氏度

总结

  • 产品概述
    DTSXY-400-1064是一款高性能的声光偏转器,专为满足现代光学应用需求而设计。它采用二氧化碲(TeO2)作为声光材料,具有优秀的衍射效率和稳定的工作性能。该设备的工作波长为1064 nm,适用于多种光学应用,如光学镊子和生物医学诊断。其双轴配置和广泛的扫描角度使其在复杂的光学系统中表现出色。此外,该声光偏转器的电气规格也非常出色,具备快速响应时间和高传输率,确保了在高要求环境下的可靠性和稳定性。无论是在实验室研究还是工业应用中,DTSXY-400-1064都将是一个理想的选择。
