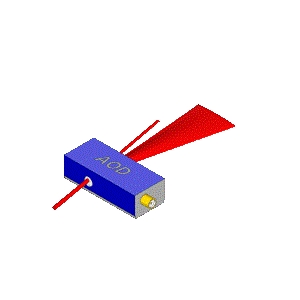

DXY110-T100S-9声光偏转器实物图(ISOMET制造)

DXY110-T100S-9

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

DXY110-T100S-9是ISOMET公司推出的一款声光偏转器,具有2.3至2.9度的扫描角、0.617 mm/µs的声速、4.5至5.9度的光束分离角、40%至50%的衍射效率,并支持488 nm、515 nm、532 nm和633 nm的工作波长。

DXY110-T100S-9产品详细说明

产品细节

  • 部件编号
    DXY110-T100S-9
  • 制造商
    ISOMET
  • 描述
    633 nm, TeO2晶体材料声光偏转器,具有50%的衍射效率

光学规格

  • 轴配置
    双轴
  • 扫描角
    2.3至2.9度
  • 孔径
    9.3 x 9.3 mm (高 x 宽)
  • 输出偏振
    圆形
  • 偏振
    线性
  • 声光材料
    二氧化碲(TeO2)
  • 光学功率处理能力
    10 W
  • 光谱带
    可见光
  • 声速
    0.617 mm/µs
  • 光束分离角
    4.5至5.9度
  • 衍射效率
    >40至50%
  • 工作波长
    488 nm, 515 nm, 532 nm, 633 nm

电气规格

  • 频率
    75至125 MHz
  • 输入阻抗
    50欧姆
  • 输入偏振
    线性
  • 插入损耗
    <8%
  • 中心频率
    100 MHz
  • 射频带宽
    50 MHz
  • 射频功率
    1.9至2.7 W

其他规格

  • 访问时间
    15 µs

总结

  • 产品概述
    DXY110-T100S-9声光偏转器是ISOMET公司的一款高性能光电产品,采用高质量的TeO2晶体材料,提供出色的衍射效率和光束控制能力。其工作波长范围广泛,适用于多种应用场合,包括激光扫描、光学成像和激光显示等。该偏转器具有快速的响应时间和高达10W的光功率处理能力,确保在各种光学系统中稳定运行。此外,DXY110-T100S-9的双轴配置和多种输入输出特性使其成为复杂光学任务的理想选择。无论是在科研还是工业应用中,这款声光偏转器都能提供卓越的性能和可靠性。
