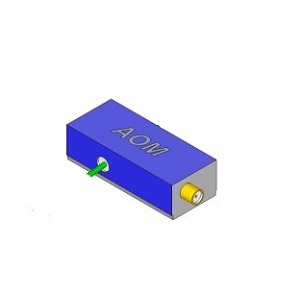

M1137-SF50L-1.5声光调制器实物图(ISOMET制造)

M1137-SF50L-1.5

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

M1137-SF50L-1.5是ISOMET推出的一款声光调制器,具有50%到80%的衍射效率,191纳秒的上升时间,光学波长范围为700到1064纳米,RF功率为3.0到6.0瓦,中心频率为50兆赫。

M1137-SF50L-1.5产品详细说明

产品详细信息

  • 部件编号
    M1137-SF50L-1.5
  • 制造商
    ISOMET
  • 描述
    低色散玻璃声光调制器,专为Ti:蓝宝石激光应用设计

光纤参数

  • 光纤类型
    自由空间

连接与接口

  • RF连接器
    SMA

通用参数

  • 声光材料
    SF57
  • 衍射效率
    50到80%
  • 布拉格角
    5.69到7.80 mrad
  • 分离角
    11.43到15.6 mrad
  • 上升时间
    191 ns
  • 光束直径
    1 mm
  • 光学波长
    700到1064 nm
  • 声速
    3.411 mm / µsec
  • 有效光圈
    1.5 mm
  • RF功率
    3.0到6.0 W
  • 对比度
    1000:1, 2000:1
  • 输入阻抗
    50 Ohms
  • 偏振
    垂直
  • RF带宽
    20 MHz
  • 驻波比
    1.50:1
  • 中心频率
    50 MHz
  • 备注
    插入损耗:3.0%

总结

  • 产品概述
    M1137-SF50L-1.5是一款由ISOMET公司生产的高性能声光调制器,专为Ti:蓝宝石激光系统设计。它的低色散特性使其在光学调制方面表现出色,适合各种激光调制和光信号处理应用。该产品具备50%到80%的衍射效率,能够快速响应并提供高质量的信号传输。它的光学波长范围为700到1064纳米,RF功率可调范围为3.0到6.0瓦,适用于多种应用场景。此外,M1137-SF50L-1.5还支持多种连接选项,确保与现有系统的兼容性。
