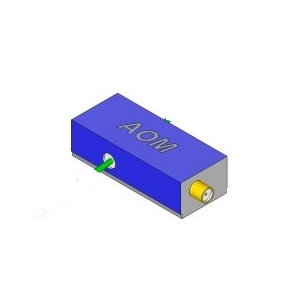

M1201E-SF40-1p7声光调制器实物图(ISOMET制造)

M1201E-SF40-1p7

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

M1201E-SF40-1p7是来自ISOMET的一款声光调制器,其衍射效率在70%到90%之间,升起时间为46到315纳秒,光学波长范围为442到1060纳米,中心频率为40 MHz。这款调制器广泛应用于多种光电技术领域。

M1201E-SF40-1p7产品详细说明

产品详情

  • 部件编号
    M1201E-SF40-1p7
  • 制造商
    ISOMET
  • 描述
    密度钠玻璃自由空间声光调制器,适用于442到1060 nm

光纤参数

  • 光纤类型
    自由空间

连接与接口

  • RF连接器
    BNC

通用参数

  • 偏转带宽
    1.2 MHz, 1.9 MHz, 3.8 MHz, 7 MHz (视频带宽)
  • 声光材料
    密度钠玻璃
  • 衍射效率
    70到90%
  • 布拉格角
    2.5到5.7 mrad
  • 分离角
    5.0到11.4 mrad
  • 上升时间
    46到315 ns
  • 应用
    强度调制器,中等分辨率偏转器,频率移位器
  • 光束直径
    0.25到1.7 mm
  • 光学波长
    442到1060 nm
  • 颜色
    可见光,近红外
  • 声速
    3.509 mm / µsec
  • 有效孔径
    1.7 mm
  • 对比度
    1000:1, 2000:1
  • 输入阻抗
    50 Ohms
  • 输入VSWR
    1.50:1
  • RF带宽
    10 MHz
  • 中心频率
    40 MHz
  • 备注
    插入损耗:5到15%

总结

  • 产品概述
    M1201E-SF40-1p7是ISOMET推出的一款高性能声光调制器,设计用于在442到1060纳米波长范围内提供精准的光调制。该产品的衍射效率高达90%,使其在多种应用中表现出色,特别是在强度调制和频率转换方面。其快速的上升时间(46到315纳秒)和广泛的光学波长适用性,使其成为光电领域中不可或缺的工具。无论是在实验室研究还是工业应用中,这款声光调制器都能够满足高精度和高速度的需求,是一款值得信赖的光学组件。
