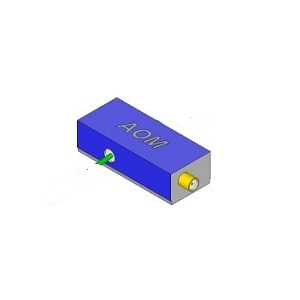

M1212-aQ200-0.8声光调制器实物图(ISOMET制造)

M1212-aQ200-0.8

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

M1212-aQ200-0.8是ISOMET推出的一款声光调制器,工作波长范围为230到355 nm,衍射效率为79%到87%。该设备的上升时间为12到90纳秒,RF功率范围为1.6到3.7瓦,光功率为2瓦,适用于多种光电应用。

M1212-aQ200-0.8产品详细说明

产品详情

  • 部件编号
    M1212-aQ200-0.8
  • 制造商
    ISOMET
  • 描述
    230到355 nm的石英晶体自由空间声光调制器

光纤参数

  • 光纤类型
    自由空间

连接与接口

  • RF连接器
    SMA

通用参数

  • 偏转带宽
    4 MHz, 15 MHz, 29 MHz (视频带宽)
  • 声光材料
    石英晶体
  • 衍射效率
    79到87%
  • 布拉格角
    4.04到6.23 mrad
  • 分离角
    8.07到12.46 mrad
  • 上升时间
    12到90 ns
  • 光束直径
    0.1到0.8 mm
  • 光学波长
    230到355 nm
  • 颜色
    紫外光
  • 声速
    5.7 mm / µsec
  • 有效孔径
    0.8 mm
  • RF功率
    1.6到3.7 W
  • 光功率
    2 W
  • 对比度
    1000:1, 2000:1
  • 输入阻抗
    50 Ohms
  • 输入VSWR
    1.50:1
  • 峰值光功率
    3.7 W
  • 偏振
    垂直
  • RF带宽
    60 MHz
  • 中心频率
    200 MHz
  • 备注
    插入损耗:8%

总结

  • 产品概述
    M1212-aQ200-0.8是一款由ISOMET生产的声光调制器,适合在230到355 nm波段内使用。该设备的衍射效率高达79%到87%,使其在激光调制和光通信领域表现出色。其上升时间为12到90纳秒,能够满足高精度应用的需求。此外,M1212-aQ200-0.8还具备多种连接选项,便于集成到现有系统中。无论是在科研还是工业领域,这款声光调制器都能提供稳定可靠的性能,是光电技术应用中的理想选择。
