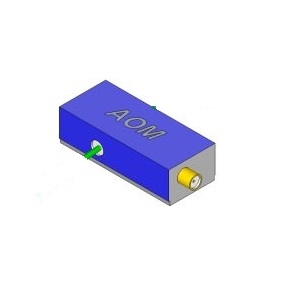

M1250-T200L-0p5声光调制器实物图(ISOMET制造)

M1250-T200L-0p5

厂商: ISOMET

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

M1250-T200L-0p5是ISOMET推出的一款声光调制器,具有调制带宽为5至8.7 MHz,上升时间为39至77 ns,光学波长为1550 nm,光学功率为1.3 W,中心频率为200 MHz的特性。

M1250-T200L-0p5产品详细说明

产品详情

  • 部件编号
    M1250-T200L-0p5
  • 制造商
    ISOMET
  • 描述
    NIR声光调制器,波长范围从1550 nm

光纤参数

  • 光纤类型
    自由空间

连接与接口

  • 射频连接器
    SMA

通用参数

  • 声光材料
    二氧化钨(TeO2)
  • 调制带宽
    5到8.7 MHz
  • 偏转效率
    15到85%
  • 布拉格角
    36.9 mrad
  • 分离角
    73.8 mrad
  • 上升时间
    39到77 ns
  • 应用
    调制器,低分辨率偏转器,频率移位器
  • 光束直径
    0.5到0.25 mm
  • 光学波长
    1550 nm
  • 颜色
    NIR
  • 声速
    4.2 mm/ µsec
  • 有效孔径
    0.5 mm
  • 光学功率
    1.3 W
  • 对比度
    1000:1, 2000:1
  • 输入阻抗
    50 Ohms
  • 峰值光功率
    9.0 W
  • 射频带宽
    100 MHz
  • 电压驻波比
    1.50:1
  • 中心频率
    200 MHz
  • 备注
    插入损耗:3%

总结

  • 产品概述
    M1250-T200L-0p5是ISOMET公司推出的一款高性能声光调制器,特别适用于需要精确调制的应用场景。其调制带宽范围从5 MHz到8.7 MHz,使其能够满足多种频率要求。该设备的上升时间在39到77纳秒之间,确保了快速响应能力,适合高速数据传输和光信号处理。光学波长为1550 nm,适合近红外应用,光学功率高达1.3 W,能够支持各种复杂的光学系统。此外,具有高达200 MHz的中心频率,使其在各种应用中表现出色,是现代光电技术领域中不可或缺的组件。
