  4. FPA0640P15F-17-T2

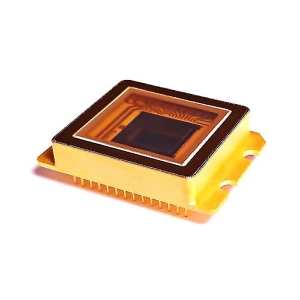

FPA0640P15F-17-T2短波红外传感器实物图（Chunghwa Leading Photonics Tech (CLPT)制造）

FPA0640P15F-17-T2

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

FPA0640P15F-17-T2是来自Chunghwa Leading Photonics Tech (CLPT)的一款InGaAs SWIR图像传感器，光谱范围为0.9 µm - 1.7 µm。该传感器的量子效率填充因子(QEFF)超过70%，有效像素阵列为636（H）x 508（V）像素。该SWIR传感器的电荷容量为0.041 Me-（高增益时，46.2 µV/e-），0.118 Me-（中增益时，16.2 µV/e-）和1.380 Me-（低增益时，1.39 µV/e-），像素可用性超过99.9%。

FPA0640P15F-17-T2产品详细说明

产品详情

  • 部件编号
    FPA0640P15F-17-T2
  • 制造商
    Chunghwa Leading Photonics Tech (CLPT)
  • 描述
    0.9 µm - 1.7 µm, InGaAs SWIR图像传感器，适用于科学应用

通用参数

  • SWIR类型
    InGaAs SWIR传感器
  • 传感器技术
    平面InGaAs PIN
  • 总像素数
    640 x 512 像素
  • 传感器类型
    区域扫描传感器
  • 有效像素数
    636 x 508 像素
  • 暗电流
    <20 fA
  • 像素尺寸(高 x 宽)
    15 x 15 µm
  • 像素间距
    15 µm
  • 冷却
    双级热电冷却
  • 图像尺寸
    9.6 x 7.68 mm
  • 封装类型
    DIP
  • 封装
    28引脚金属SDIP
  • 阵列可操作性
    >99.9%（像素）
  • 探测率
    >3.5 x 10^12 cm-vHz/W（平均探测率）
  • 最大像素速率
    18 MHz
  • 百万像素
    0.32 MP
  • 无校正不均匀性
    <5%
  • 输出信号波动
    2.25 V
  • 功耗
    200 mW
  • 量子效率 :
    >70%
  • 读出模式
    ITR/IWR, IMRO
  • 读出噪声
    <35 e-（底噪声）
  • 分辨率
    640（H）x 512（V）
  • 饱和电荷
    0.041 to 1.380 Me-（电荷容量）
  • 光谱响应范围
    0.9 to 1.7 µm
  • 备注
    噪声当量辐照度：<1.8 x 10^10 ph#/cm2-s，最小积分周期：<1 µs

应用

  • 应用
    近红外成像，隐蔽监控，半导体/太阳能电池板检测，医学科学与生物学，光纤通信，穿透雾霾/烟雾，冰/泥/湿气映射，工业热成像，天文学和科学

物理特性

  • 尺寸
    36.1 x 25.4 x 7.3 mm（长 x 宽 x 高）
  • 重量
    19.5 g（±0.5）

环境条件

  • 工作温度
    -40到71摄氏度
  • 存储温度
    -40到80摄氏度

总结

  • 产品概述
    FPA0640P15F-17-T2是一款高性能的InGaAs SWIR图像传感器，适用于各种科学应用。它的光谱响应范围为0.9 µm到1.7 µm，使其在近红外成像领域表现出色。该传感器具有640 x 512的高分辨率和超过70%的量子效率，能够捕捉到细微的光信号，适合在低光环境下使用。其设计中包含的双级热电冷却系统有效降低了暗电流，确保传感器在高精度成像时的稳定性。FPA0640P15F-17-T2广泛应用于医学成像、半导体检测、光纤通信等领域，能够满足工业和科研的严格要求。
