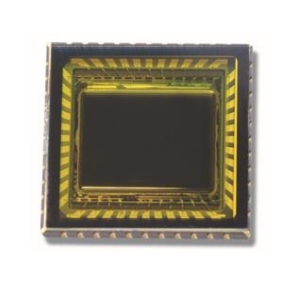

FPA320x256-C

厂商: ANDANTA

Note: Your Quotation Request will be directed to Spectrum Control.

FPA320x256-C是ANDANTA推出的一款InGaAs SWIR传感器,工作波长范围为0.9 µm至1.7 µm。该传感器具有超过70%的量子效率填充因子(在1 µm至1.6 µm范围内),实际像素阵列为320(宽)x 256(高)像素。该SWIR传感器的像素可操作性达到99.9%,像素间距为30 µm,图像尺寸为9.6 mm x 7.68 mm。它具有0.17 Me-(高增益时,13.3 µV/e-)和3.5 Me-(低增益时,0.7 µV/e-)的电荷容量。FPA320x256-C采用平面InGaAs PIN传感器技术,暗电流可达200 fA,读出噪声低于70 e-RMS。该SWIR传感器的响应不均匀性为10%,响应非线性为2%。输出摆幅为2.8 V,最小积分周期为5.5 µs。FPA320x256-C配备内置温度传感器,具有窗口功能,支持快照ITR/IWR & IMRO模式,具备1、2或4输出,像素速率低于10 MHz。该传感器轻便,封装尺寸为16.51(长)mm x 16.51(宽)mm x 2.456(厚)mm,适用于近红外成像、隐蔽监控、半导体/太阳能电池检查、医学科学与生物学、光纤组装与测试、穿透雾/烟、冰/雪/湿度映射、工业热成像、天文学、科学研究、排序与回收等应用。

FPA320x256-C产品详细说明

产品详情

  • 部件编号
    FPA320x256-C
  • 制造商
    ANDANTA
  • 描述
    0.9 µm - 1.7 µm, InGaAs SWIR传感器,适用于排序和科学应用

通用参数

  • SWIR类型
    InGaAs SWIR传感器
  • 传感器技术
    平面InGaAs PIN
  • 总像素数
    320 x 256 像素
  • 传感器类型
    区域扫描传感器
  • 有效像素数
    318 x 254
  • 暗电流
    <200 fA
  • 像素尺寸(高 x 宽)
    30 x 30 µm
  • 像素间距
    30 µm
  • 冷却方式
    非冷却
  • 图像尺寸
    9.6 x 7.68 mm
  • 封装类型
    陶瓷,芯片,表面贴装
  • 封装
    44CLCC
  • 阵列可操作性
    >99%
  • 时钟脉冲上升/下降时间
    10 ns
  • 时钟脉冲电压
    0 to 5.5 V
  • 最大像素速率
    10 MHz
  • 输出信号摆幅
    2.8 V
  • 光响应不均匀性
    <10%
  • 功耗
    175 mW
  • 量子效率
    >70%
  • 读出噪声
    <70 e- RMS
  • 分辨率
    320 (H) x 256 (V)
  • 饱和电荷
    0.17 to 3.50 Me-(电荷容量)
  • 时钟频率
    5 MHz
  • 光谱响应范围
    0.9 to 1.7 µm
  • 供电电压
    0 to 5.5 V
  • 供电电流
    1 to 25 mA

应用

  • 应用
    近红外成像,隐蔽监控,半导体/太阳能电池检查,医学科学与生物学,光纤组装与测试,穿透雾/烟,冰/雪/湿度映射,工业热成像,天文学与科学,排序与回收

物理特性

  • 尺寸
    16.51 x 16.51 x 2.456 mm (长 x 宽 x 厚)
  • 重量
    1.6 g

环境条件

  • 工作温度
    -40 to 71 摄氏度
  • 存储温度
    -40 to 71 摄氏度

总结

  • 产品概述
    FPA320x256-C是一款高性能的InGaAs SWIR传感器,专为各种应用而设计。它的工作波长范围从0.9 µm到1.7 µm,具有出色的量子效率,使其在近红外成像和隐蔽监控等领域表现优异。该传感器的像素阵列为320x256,且像素可操作性高达99.9%,确保了图像的高质量和可靠性。此外,FPA320x256-C的暗电流非常低,读出噪声也相对较小,这使得它在低光环境中也能正常工作。其轻便的设计和多种应用场景的适应性,使其成为现代科学研究、医学成像和工业检测等领域的重要工具。无论是对半导体和太阳能电池的检查,还是在天文学和科学研究中,FPA320x256-C都能提供出色的性能,满足用户的各种需求。
