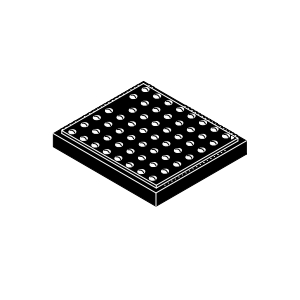

MT9M114CMOS图像传感器实物图（onsemi制造）

MT9M114

厂商: onsemi
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

MT9M114 是 onsemi 公司推出的一款 CMOS 图像传感器，具有 1.26 兆像素、30 至 120 帧/秒的帧率和 768 Mbps 的数据传输速率。它的灵敏度高达 2.24 V/lux-sec，动态范围为 70.8 dB，适合各种应用场景，包括嵌入式笔记本电脑、手机、监控和医疗设备等。

MT9M114产品详细说明

产品详情

  • 零件号
    MT9M114
  • 制造商
    onsemi
  • 描述
    1/6 英寸 720p 高清（HD）系统单芯片（SOC）数字图像传感器

通用参数

  • 分辨率
    1296(H) x 976(V)
  • 百万像素
    1.26 MP
  • 光学格式
    1/6 英寸
  • 快门类型
    电子滚动快门（ERS）
  • 帧率
    30 到 120 帧/秒
  • 像素
    1.26 MP
  • 像素大小
    1.9 µm x 1.9 µm
  • 成像面积
    2.46 mm (H) x 1.85 mm (V)
  • 数据速率
    768 Mb/s
  • 灵敏度
    2.24 V/lux-sec
  • 动态范围
    70.8 dB
  • 色彩
    RGB，拜耳
  • 信噪比
    37 dB
  • 类型
    数字图像传感器
  • 时钟频率
    6 到 54 MHz
  • 供电电压
    1.7 到 1.95 V（数字），2.5 到 3.1 V（模拟），1.7 到 3.1 V（I/O），2.5 到 3.1 V（PLL），1.7 到 1.95 V（PHY）
  • 功耗
    135 mW
  • 封装类型
    裸片，CSP
  • 说明
    CRA：27.7 度

应用

  • 应用
    嵌入式笔记本、上网本和台式监视器摄像头、连接的 PC 摄像头、游戏主机、手机、移动设备和消费级视频通讯、监控、医疗和工业应用
  • 应用类型
    医疗

物理性质

  • 封装
    裸片，CSP

温度

  • 工作温度
    -30 到 70 度 C

总结

  • 产品概述
    MT9M114 是 onsemi 公司推出的一款高性能 CMOS 图像传感器，广泛应用于多个领域如消费级视频通讯、监控及医疗设备。它具有 1.26 兆像素的分辨率，支持从 30 到 120 帧每秒的帧率，使用户能够捕获高清流畅的图像。数据传输速率达到 768 Mbps，为实时图像处理提供了保障。此外，MT9M114 的电子滚动快门（ERS）可以有效减少运动模糊，非常适用于高速拍摄场景。该传感器的灵敏度为 2.24 V/lux-sec，动态范围达 70.8 dB，确保在各种光照条件下的优质成像表现。其工作温度范围为 -30 到 70 摄氏度，适用于多种环境条件。
