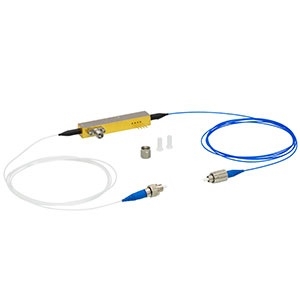

LNA6112电光强度调制器实物图(Thorlabs Inc制造)

LNA6112

厂商: Thorlabs Inc

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

LNA6112是Thorlabs Inc推出的一款电光强度调制器,具有30至35 GHz的电光带宽,RF半波电压为5.5至6 V(在1 GHz下),直流半波电压为8.5至11 V(在1 kHz下)。该产品的工作频率范围为直流至40 GHz,工作波长为1525至1605 nm,广泛应用于光电领域。

LNA6112产品详细说明

产品详细信息

  • 部件编号
    LNA6112
  • 制造商
    Thorlabs Inc
  • 描述
    40 GHz强度调制器,Z切,FC/PC连接器,1525 nm - 1605 nm,小型外壳

电气规格

  • 电光(EO)带宽
    30至35 GHz
  • RF半波(Vpi)电压
    5.5至6 V@1 GHz
  • 直流半波(Vpi)电压
    8.5至11 V@1 kHz(偏置)
  • RF连接器(输入)
    1.85 mm (V),1.85 mm (V) - 母头
  • 反射系数(|S11|)
    -12至-6 dB
  • 工作频率范围
    直流至40 GHz
  • 直流偏置电压(Vpi) (@ 1 kHz)
    8.5至11 V
  • S11 (25至40 GHz)
    -8至-6 dB
  • S11 (直流至25 GHz)
    -12至-10 dB

光学规格

  • 工作波长
    1525至1605 nm
  • 光学输入功率
    100 mW (非常规模式),10 mW (常规模式)
  • 插入损耗
    4至5 dB
  • 晶体
    铌酸锂 (LiNbO3)
  • 晶体方向
    Z切
  • 光学连接器
    FC/PC
  • 光学消光比
    20 dB
  • 光学回损
    40 dB

环境条件

  • 工作温度
    0至70摄氏度
  • 存储温度
    -40至85摄氏度

光纤参数

  • 输入光纤
    保持偏振 (PANDA)
  • 输出光纤
    单模 (SMF-28)
  • 光纤护套
    (直径) 900 µm
  • 光纤引线长度
    1.5 m
  • 类型 (光纤耦合)
    光纤耦合

总结

  • 产品概述
    LNA6112是Thorlabs Inc推出的一款高性能电光强度调制器,广泛应用于电信、光纤传感器以及激光调制等领域。该产品具备高达40 GHz的工作频率范围和30至35 GHz的电光带宽,能够满足现代光电系统的高效调制需求。其工作波长范围为1525至1605 nm,适合多种光学应用。LNA6112还具备小型化设计和低插入损耗的特点,确保了在复杂环境下的稳定性和可靠性。无论是在实验室还是在工业应用中,这款电光强度调制器都能提供优异的性能,是光电行业的理想选择。
