  4. MX1300-LN-20-PD-P-P-FA-FA

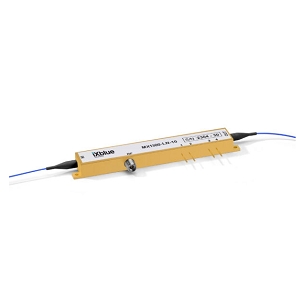

MX1300-LN-20-PD-P-P-FA-FA电光强度调制器实物图（iXblue Photonics制造）

MX1300-LN-20-PD-P-P-FA-FA

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

MX1300-LN-20-PD-P-P-FA-FA是一款工作波长为1270至1330 nm的电光强度调制器，具有20至25 GHz的电光带宽，RF半波电压为4至6 V，DC半波电压为5.5至6 V，RF输入功率为28 dBm。

MX1300-LN-20-PD-P-P-FA-FA产品详细说明

产品详情

  • 部件编号
    MX1300-LN-20-PD-P-P-FA-FA
  • 制造商
    iXblue Photonics
  • 描述
    1310 nm O波段 20 GHz强度调制器

电气规格

  • 电光(EO)带宽
    20 to 25 GHz
  • RF半波(Vpi)电压
    4 to 6 V
  • DC半波(Vpi)电压
    5.5 to 6 V
  • RF连接器(输入)
    1.85 mm (V), K型
  • DC输入阻抗
    1 MOhms
  • 电气回波损耗
    -15 to -10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • DC消光比
    20 to 22 dB
  • 纹波
    0.5 to 1 dB

光学规格

  • 工作波长
    1270 to 1330 nm
  • 光输入功率
    13 mW
  • 插入损耗
    3.5 to 4.5 dB
  • 晶体
    锂铌酸盐 (LiNbO3)
  • 晶体取向
    X-Cut, Y-Cut
  • 光连接器
    FC/APC
  • 光回波损耗
    -45 to -40 dB
  • 涡旋
    -0.1 to 0.1

环境条件

  • 工作温度
    0 to 70 Degree C
  • 存储温度
    -40 to 85 Degree C

应用

  • 应用
    高达NRZ-56 Gb/s - PAM4-32 Gbaud, 通用强度调制, 测试与测量

光纤参数

  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    MX1300-LN-20-PD-P-P-FA-FA是一款由iXblue Photonics公司推出的高性能电光强度调制器，适用于多种光电应用。它的工作波长范围为1270至1330 nm，具有高达25 GHz的电光带宽，确保了信号传输的高效和稳定。该设备支持高达NRZ-56 Gb/s的调制速率，非常适合用于现代通信系统和测试设备中。此外，MX1300-LN-20-PD-P-P-FA-FA还具备良好的环境适应性，能够在0至70摄氏度的温度范围内稳定工作。无论是在科研还是工业应用中，这款调制器都能提供可靠的性能，是光电行业不可或缺的重要设备。
