  4. NIR-MX-LN-40-PD-P-P-FA-FA-30dB

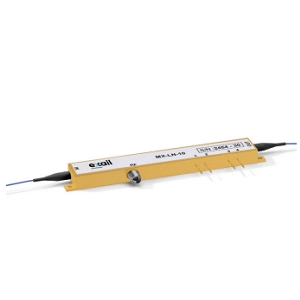

NIR-MX-LN-40-PD-P-P-FA-FA-30dB电光强度调制器实物图（iXblue Photonics制造）

NIR-MX-LN-40-PD-P-P-FA-FA-30dB

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

NIR-MX-LN-40-PD-P-P-FA-FA-30dB是一款来自iXblue Photonics的电光强度调制器，工作波长为980到1150 nm，具有25到30 GHz的电光带宽和5到5.5 V的RF半波电压。该产品广泛应用于脉冲生成、载波抑制、光纤传感器等领域。

NIR-MX-LN-40-PD-P-P-FA-FA-30dB产品详细说明

产品详情

  • 部件编号
    NIR-MX-LN-40-PD-P-P-FA-FA-30dB
  • 制造商
    iXblue Photonics
  • 描述
    1000 nm带宽电光强度调制器

电气规格

  • 电光(EO)带宽
    25 to 30 GHz
  • RF半波(Vpi)电压
    5 to 5.5 V@50 kHz
  • 直流半波(Vpi)电压
    5 to 5.5 V
  • RF连接器(输入)
    K型，SMA
  • 直流输入阻抗
    1 MOhms
  • 电气回波损耗
    -15 to -10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • 直流消光比
    20 to 35 dB
  • 波动
    0.5 to 1 dB

光学规格

  • 工作波长
    980 to 1150 nm
  • 光学输入功率
    13.9 mW
  • 插入损耗
    3.5 to 4.5 dB
  • 晶体
    锂铌酸盐(LiNbO3)
  • 极化消光比
    20 dB
  • 晶体方向
    X-Cut, Y-Cut
  • 光学连接器
    FC/APC
  • 光学消光比
    20 dB
  • 高极化消光比
    25 to 30 dB
  • 光学回波损耗
    -45 to -40 dB
  • 涡流
    -0.1 to 0.1

环境条件

  • 工作温度
    0 to 70 Degree C
  • 存储温度
    -40 to 85 Degree C

应用

  • 应用
    脉冲生成/选择，载波抑制，光纤传感器，脉冲应用，模拟传输

光纤参数

  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    NIR-MX-LN-40-PD-P-P-FA-FA-30dB是iXblue Photonics推出的一款高性能电光强度调制器，适用于多种光电应用。其工作波长范围从980到1150 nm，能够满足各种光纤传感器和模拟传输场景的需求。该调制器具有25到30 GHz的电光带宽，确保了信号的高效传输和处理。此外，RF输入功率高达28 dBm，能够应对高强度信号的需求。它的环境适应性强，能够在0到70摄氏度的工作温度范围内稳定工作，存储温度则可低至-40摄氏度。这款调制器不仅适合脉冲生成和载波抑制，还能广泛应用于现代通信和光纤传感器领域，是提升系统性能的理想选择。
