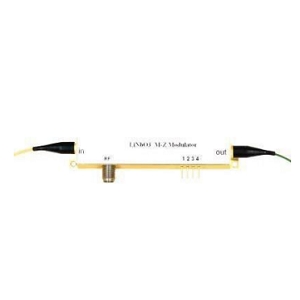

R-AM-10-10G电光强度调制器实物图(Beijing Rofea Optoelectronics制造)

R-AM-10-10G

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

R-AM-10-10G来自北京Rofea光电,是一款电光强度调制器,具有10至12 GHz的电光带宽,RF半波(Vpi)电压为3.5至4 V,直流半波(Vpi)电压为4至5 V(偏置),RF输入功率为28 dBm,工作波长范围为980至1150 nm。

R-AM-10-10G产品详细说明

产品详情

  • 零件编号
    R-AM-10-10G
  • 制造商
    Beijing Rofea Optoelectronics
  • 描述
    1064 nm强度调制器 10GHz

电气规格

  • 电光(EO)带宽
    10 to 12 GHz
  • RF半波(Vpi)电压
    3.5 to 4 V
  • 直流半波(Vpi)电压
    4 to 5 V(Bias)
  • 工作带宽(-3dB)
    10 to 12 GHz
  • RF连接器(输入)
    SMA, SMA - Female
  • 直流输入阻抗
    1M Ohms (Bias)
  • 电气回损
    -12 to -10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • 偏置下的半波电压
    4 to 5 V
  • 直流消光比
    20 to 25 dB(Switch)
  • 开关消光比@直流
    20 to 25 dB

光学规格

  • 工作波长
    980 to 1150 nm
  • 光输入功率
    13 mW
  • 插入损耗
    4 to 5 dB
  • 晶体
    铌酸锂(LiNbO3)
  • 光连接器
    FC/PC, FC/APC
  • 光消光比
    13 dB(动态)
  • 光回损
    -45 dB
  • 动态消光比
    13 dB

环境条件

  • 相对湿度
    5 to 90%
  • 工作温度
    -10 to 60摄氏度
  • 存储温度
    -40 to 85摄氏度

应用

  • 应用
    ROF系统、量子密钥分发、激光传感系统、边带调制

光纤参数

  • 输入光纤
    980nm PM光纤
  • 输出光纤
    980nm PM光纤
  • 光纤直径
    125/250 µm
  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    R-AM-10-10G是一款高性能的电光强度调制器,适用于多种光电应用。其电光带宽可达10至12 GHz,能够满足高频信号调制的需求。设备的工作波长范围为980至1150 nm,兼容多种光纤类型,广泛应用于ROF系统、量子密钥分发以及激光传感系统等领域。该调制器具有良好的插入损耗和消光比,确保了信号的稳定性和可靠性。无论是在科研还是工业应用中,R-AM-10-10G都能提供出色的性能,帮助用户实现高效的光信号处理。
