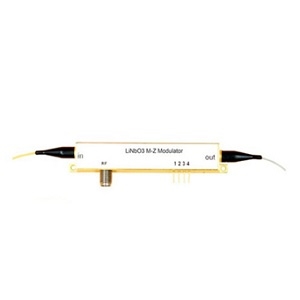

STK-AM-10电光强度调制器实物图(Sintec Optronics制造)

STK-AM-10

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

STK-AM-10是Sintec Optronics推出的一款电光强度调制器,具有5 GHz的电光带宽,RF半波电压为4.5 V@50 kHz,DC半波电压在4到5 V(偏置)之间,RF输入功率达到28 dBm,工作波长范围为980到1100 nm。更多详细信息请见下文。

STK-AM-10产品详细说明

产品详情

  • 零件编号
    STK-AM-10
  • 制造商
    Sintec Optronics
  • 描述
    5 GHz高消光比电光强度调制器

电气规格

  • 电光(EO)带宽
    5 GHz
  • RF半波(Vpi)电压
    4.5 V@50 kHz
  • DC半波(Vpi)电压
    4到5 V(偏置)
  • 上升/下降时间
    35 ps(上升)
  • 电压(Vpi)
    4.5 V
  • RF连接器(输入)
    SMA, SMA - 母头
  • 电气回波损耗
    -12到-10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • 偏置下的半波电压
    4到5 V
  • 带宽
    5 GHz
  • DC消光比
    50 dB
  • 尺寸
    111 x 12.5 x 9 mm

光学规格

  • 工作波长
    980到1100 nm
  • 光输入功率
    10 mW
  • 插入损耗
    7到8 dB
  • 晶体
    铌酸锂(LiNbO3)
  • 偏振消光比
    25到28 dB
  • 晶体取向
    X-Cut, Y-Cut
  • 光连接器
    FC/APC
  • 波长公差
    ±60 nm
  • 波导工艺
    APE
  • 光消光比
    25到28 dB
  • 光回波损耗
    -40 dB

环境条件

  • 相对湿度
    5到90%
  • 工作温度
    -10到60摄氏度
  • 存储温度
    -40到85摄氏度

应用

  • 应用
    光脉冲生成, 光纤传感系统, 激光锁模

光纤参数

  • 输入光纤
    PM Panda
  • 输出光纤
    单模, PM
  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    STK-AM-10电光强度调制器是Sintec Optronics公司的一款高性能产品,专为需要高频率和高消光比的应用而设计。其电光带宽达到5 GHz,能够在980到1100 nm的广泛波长范围内工作,适用于光脉冲生成、光纤传感系统和激光锁模等多种应用。该调制器的插入损耗低至7到8 dB,确保信号的有效传输。同时,其优越的环境适应性,使其能够在-10到60摄氏度的工作温度范围内稳定运行。无论是在科研实验还是工业应用中,STK-AM-10都能提供可靠的性能,是光电领域中的一款理想选择。
