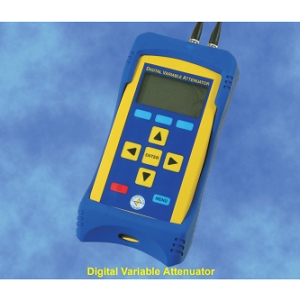

DA-100-3A-1300/1550-9/125-S-60光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-3A-1300/1550-9/125-S-60

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-3A-1300/1550-9/125-S-60是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗最高可达0.3 dB（衰减），衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回波损耗为60 dB。该产品适用于各种光纤测试和应用。

DA-100-3A-1300/1550-9/125-S-60产品详细说明

产品详情

  • 部件编号
    DA-100-3A-1300/1550-9/125-S-60
  • 制造商
    OZ Optics Ltd.
  • 描述
    带有FC/角度PC插座的9/125微米单模光纤数字可变衰减器，60 dB回波损耗，在1300/1550 nm时经过校准

通用参数

  • 波长依赖损耗
    最高可达0.3 dB（衰减）

应用

  • 应用
    比特错误率测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤发射器/接收器电路设计，功率计线性检查，功率设置

光纤参数

  • 光纤直径
    9/125 µm
  • 光纤模式
    单模

环境条件

  • 工作温度显示
    -10到55摄氏度
  • 存储温度
    -30到70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 电池寿命
    最长连续使用8小时
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回波损耗
    60 dB
  • 电源
    通用110到220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 子类别
    数字光学衰减器

光学规格

  • 偏振依赖损耗
    最高可达0.05 dB
  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    最高可达2 W

连接与接口

  • 接口
    USB
  • 光学连接器
    FC/APC

总结

  • 产品概述
    DA-100-3A-1300/1550-9/125-S-60是一款由OZ Optics Ltd.生产的高性能数字光纤衰减器，专为提高光纤通信的可靠性而设计。它能够提供1到60 dB的可调衰减，并且具有极高的衰减精度，适合进行各类光纤测试和应用。这款衰减器支持USB接口，便于与其他设备连接，并且其宽广的工作温度范围使其适用于多种环境。无论是在实验室测试还是在实际应用中，DA-100-3A-1300/1550-9/125-S-60都能提供稳定的性能，确保光纤系统的高效运行。
