  4. DA-100-3S-1300/1550-9/125-S-40

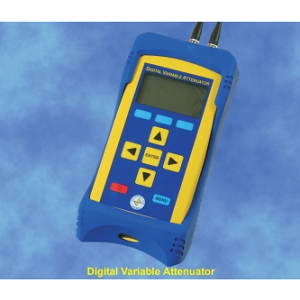

DA-100-3S-1300/1550-9/125-S-40光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-3S-1300/1550-9/125-S-40

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-3S-1300/1550-9/125-S-40是OZ Optics Ltd.生产的一款光纤衰减器，具备波长依赖损耗高达0.3 dB（衰减），衰减范围从1到60 dB，衰减分辨率为0.01 dB，插入损耗在1到2 dB之间，回波损耗为40 dB。

DA-100-3S-1300/1550-9/125-S-40产品详细说明

产品详情

  • 部件号
    DA-100-3S-1300/1550-9/125-S-40
  • 制造商
    OZ Optics Ltd.
  • 描述
    具有9/125微米单模光纤和FC/Super PC插头的数字可调衰减器，返回损耗40 dB，校准波长为1300/1550 nm

通用参数

  • 波长依赖损耗
    高达0.3 dB（衰减）

应用

  • 应用
    比特错误率测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤发射器/接收器电路设计，功率计线性检查，功率设置

光纤参数

  • 光纤直径
    9/125 µm
  • 光纤模式
    单模

环境条件

  • 工作温度显示
    -10到55摄氏度
  • 存储温度
    -30到70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 电池寿命
    连续使用可达8小时
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 返回损耗
    40 dB
  • 电源
    通用110到220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 子类别
    数字光学衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    高达2 W

连接和接口

  • 接口
    USB
  • 光学连接器
    FC/SPC

总结

  • 产品概述
    DA-100-3S-1300/1550-9/125-S-40是一款高性能的数字可调光纤衰减器，适用于光纤通信领域。它的设计考虑了各种应用场景，包括比特错误率测试和故障排除，能够有效模拟长距离光纤传输。该衰减器的衰减范围从1到60 dB，具有高达0.3 dB的波长依赖损耗，确保了信号的稳定性和准确性。其小巧的尺寸和USB接口设计，使得用户在使用时更加方便。此外，该设备支持多种环境条件，适合在不同的工作环境中使用。无论是在实验室还是现场测试，DA-100-3S-1300/1550-9/125-S-40都能提供可靠的性能，是光电行业专业人士的理想选择。
