  4. DA-100-3S-1300-62.5/125-M-35

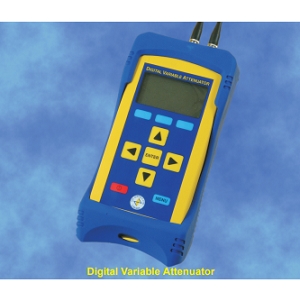

DA-100-3S-1300-62.5/125-M-35光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-3S-1300-62.5/125-M-35

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-3S-1300-62.5/125-M-35是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗最大为0.3 dB（衰减），衰减范围为1至40 dB，衰减分辨率为0.01 dB，插入损耗为2至4 dB，回损为35 dB。

DA-100-3S-1300-62.5/125-M-35产品详细说明

产品详情

  • 部件编号
    DA-100-3S-1300-62.5/125-M-35
  • 制造商
    OZ Optics Ltd.
  • 描述
    数字可变衰减器，适用于62.5/125微米多模光纤，具有FC/Super PC接口，回损为35 dB，标定波长为1300 nm

通用参数

  • 波长依赖损耗
    最大0.3 dB（衰减）

应用

  • 应用
    比特错误率测试，故障排查接收器及其他主动光纤组件，模拟长距离光纤传输，光纤收发器电路设计，功率计线性检查，功率设置

光纤参数

  • 光纤直径
    62.5/125 µm
  • 光纤模式
    多模

环境条件

  • 工作温度范围
    -10到55摄氏度
  • 存储温度范围
    -30到70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 电池使用时间
    最多8小时连续使用
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1到40 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    2到4 dB
  • 回损
    35 dB
  • 电源供应
    通用110到220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    数字光学衰减器

光学规格

  • 偏振依赖损耗
    最大0.05 dB
  • 工作波长
    1300 nm
  • 光学输入功率
    最大50 mW

连接与接口

  • 接口
    USB
  • 光学连接器
    FC/SPC

总结

  • 产品概述
    DA-100-3S-1300-62.5/125-M-35是一款高性能的数字可变光纤衰减器，专为光纤通信应用设计。它支持62.5/125微米的多模光纤，具有灵活的衰减范围，从1 dB到40 dB，衰减分辨率可达0.01 dB，确保在各种测试和应用中提供准确的结果。该设备适用于比特错误率测试、故障排查及其他主动光纤组件的调试，能够模拟长距离光纤传输的环境。此外，它的工作温度范围广泛，适合多种环境下的使用。无论是在实验室测试还是在现场应用，DA-100-3S-1300-62.5/125-M-35都能满足用户的需求，是光电行业中不可或缺的工具。
