  4. DA-100-3S-1550-62.5/125-M-35

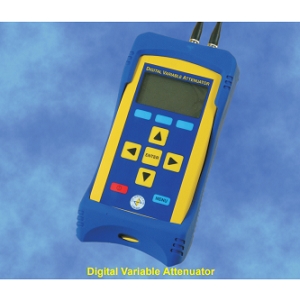

DA-100-3S-1550-62.5/125-M-35光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-3S-1550-62.5/125-M-35

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-3S-1550-62.5/125-M-35是来自OZ Optics Ltd.的一款光纤衰减器，具有波长依赖损耗高达0.3 dB（衰减）、衰减范围为1到40 dB、衰减分辨率为0.01 dB、插入损耗为2到4 dB、回波损耗为35 dB等特点。

DA-100-3S-1550-62.5/125-M-35产品详细说明

产品详情

  • 部件编号
    DA-100-3S-1550-62.5/125-M-35
  • 制造商
    OZ Optics Ltd.
  • 描述
    具有62.5/125微米多模光纤和FC/Super PC插座的数字可调光衰减器，回波损耗为35 dB，标定波长为1550 nm

通用参数

  • 波长依赖损耗
    高达0.3 dB（衰减）

应用

  • 应用
    比特错误率测试、故障排除接收器和其他主动光纤组件、模拟长距离光纤传输、光纤发射器/接收器电路设计、功率计线性检查、功率设置

光纤参数

  • 光纤直径
    62.5/125 µm
  • 光纤模式
    多模

环境条件

  • 工作温度显示
    -10至55摄氏度
  • 储存温度
    -30至70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光衰减器
  • 电池寿命
    最长8小时连续使用
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1至40 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    2至4 dB
  • 回波损耗
    35 dB
  • 电源供应
    通用110至220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    数字光衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 工作波长
    1550 nm
  • 光输入功率
    高达50 mW

连接与接口

  • 接口
    USB
  • 光连接器
    FC/SPC

总结

  • 产品概述
    DA-100-3S-1550-62.5/125-M-35是一款来自OZ Optics Ltd.的高性能数字可调光衰减器，专为62.5/125微米的多模光纤设计。它的波长依赖损耗高达0.3 dB，适用于各种光电应用，包括比特错误率测试和故障排除。该设备的衰减范围为1到40 dB，衰减分辨率为0.01 dB，使其在精确控制光信号强度方面表现出色。此外，插入损耗在2到4 dB之间，回波损耗达到35 dB，确保了信号的高质量传输。DA-100-3S-1550-62.5/125-M-35还具备USB接口，便于与其他设备连接，适合多种应用场景，是光纤通信系统中不可或缺的工具。
