  4. DA-100-8-1300-62.5/125-M-35

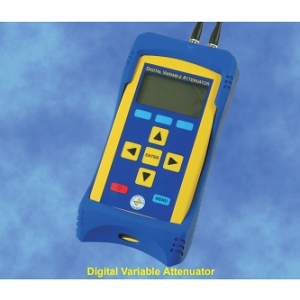

DA-100-8-1300-62.5/125-M-35光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-8-1300-62.5/125-M-35

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-8-1300-62.5/125-M-35是OZ Optics Ltd.推出的一款光纤衰减器，具有波长相关损耗最大为0.3 dB（衰减），衰减范围为1到40 dB，衰减分辨率为0.01 dB，插入损耗为2到4 dB，回波损耗为35 dB。更多详细信息请参见下文。

DA-100-8-1300-62.5/125-M-35产品详细说明

产品详情

  • 部件编号
    DA-100-8-1300-62.5/125-M-35
  • 制造商
    OZ Optics Ltd.
  • 描述
    具有62.5/125微米多模光纤的数字可调光衰减器，配有ST/PC插座，35 dB回波损耗，经过1300 nm校准

通用参数

  • 波长相关损耗
    最大0.3 dB（衰减）

应用

  • 应用
    比特错误率测试，故障排查接收器和其他主动光纤组件，模拟长距离光纤传输，光纤发射器/接收器电路设计，功率计线性检查，功率设置

光纤参数

  • 光纤直径
    62.5/125 µm
  • 光纤模式
    多模

环境条件

  • 工作温度显示
    -10至55摄氏度
  • 存储温度
    -30至70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光衰减器
  • 电池寿命
    最长可达8小时连续使用
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1到40 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    2到4 dB
  • 回波损耗
    35 dB
  • 电源
    通用110至220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    数字光衰减器

光学规格

  • 偏振相关损耗
    最大0.05 dB
  • 工作波长
    1300 nm
  • 光学输入功率
    最大50 mW

连接与接口

  • 接口
    USB
  • 光学连接器
    ST/PC

总结

  • 产品概述
    DA-100-8-1300-62.5/125-M-35是由OZ Optics Ltd.制造的一款高性能数字可调光衰减器，专为多模光纤应用设计。它具有出色的波长相关损耗性能，最大损耗为0.3 dB，支持1到40 dB的衰减范围，分辨率高达0.01 dB。这款衰减器非常适合用于比特错误率测试、故障排查、光纤通信系统的设计以及功率设置等多种应用。其工作温度范围为-10至55摄氏度，存储温度为-30至70摄氏度，确保了在各种环境下的可靠性和稳定性。此外，DA-100-8-1300-62.5/125-M-35还配备了USB接口，便于与其他设备连接和数据传输，是光电行业中不可或缺的重要工具。
