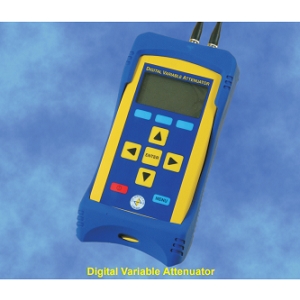

DA-100-8-850-62.5/125-M-35光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-8-850-62.5/125-M-35

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-8-850-62.5/125-M-35是OZ Optics Ltd.推出的一款光纤衰减器，具有波长相关损耗高达0.3 dB（衰减），衰减范围为1到40 dB，衰减分辨率为0.01 dB，插入损耗为2到4 dB，回波损耗为35 dB。

DA-100-8-850-62.5/125-M-35产品详细说明

产品详情

  • 部件编号
    DA-100-8-850-62.5/125-M-35
  • 制造商
    OZ Optics Ltd.
  • 描述
    适用于62.5/125微米多模光纤的数字可变衰减器，具有35 dB回波损耗，并在850 nm处标定

通用参数

  • 波长相关损耗
    高达0.3 dB（衰减）

应用

  • 应用
    比特错误率测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤发射器/接收器电路设计，功率计线性检查，功率设置

光纤参数

  • 光纤直径
    62.5/125 µm
  • 光纤模式
    多模

环境条件

  • 工作温度显示
    -10到55摄氏度
  • 存储温度
    -30到70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 电池寿命
    连续使用最长可达8小时
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1到40 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    2到4 dB
  • 回波损耗
    35 dB
  • 电源供应
    通用110到220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    数字光学衰减器

光学规格

  • 偏振相关损耗
    高达0.05 dB
  • 工作波长
    850 nm
  • 光学输入功率
    高达50 mW

连接与接口

  • 接口
    USB
  • 光学连接器
    ST/PC

总结

  • 产品概述
    DA-100-8-850-62.5/125-M-35是一款由OZ Optics Ltd.制造的高性能数字可变光纤衰减器，专为62.5/125微米的多模光纤设计。这款设备能够提供波长相关损耗高达0.3 dB的精确衰减，衰减范围从1到40 dB，分辨率为0.01 dB，保证了高质量的信号传输。该衰减器适用于多种应用，包括比特错误率测试、故障排除、光纤传输模拟等，能够有效支持光纤发射器和接收器的电路设计。此外，其便携的设计和长达8小时的电池寿命，使得在现场测试和维护中更加方便。无论是工程师还是技术人员，DA-100-8-850-62.5/125-M-35都能为您的光纤系统提供可靠的支持。
