  4. DA-100-SC-1300/1550-9/125-S-40

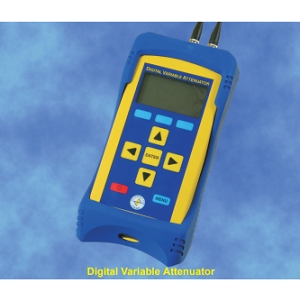

DA-100-SC-1300/1550-9/125-S-40光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-SC-1300/1550-9/125-S-40

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-SC-1300/1550-9/125-S-40是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗高达0.3 dB（衰减）、衰减范围1到60 dB、衰减分辨率0.01 dB、插入损耗1到2 dB、回波损耗40 dB。更多详细信息请见下文。

DA-100-SC-1300/1550-9/125-S-40产品详细说明

产品详情

  • 部件编号
    DA-100-SC-1300/1550-9/125-S-40
  • 制造商
    OZ Optics Ltd.
  • 描述
    具有9/125微米单模光纤的数字可变衰减器，配备SC/Super PC插口，40 dB回波损耗，经过1300/1550 nm校准

通用参数

  • 波长依赖损耗
    高达0.3 dB（衰减）

应用

  • 应用
    比特错误率测试，故障排除接收器及其他活跃光纤光电组件，模拟长距离光纤传输，光纤发射机/接收机电路设计，功率计线性检查，功率设置

光纤参数

  • 光纤直径
    9/125 µm
  • 光纤模式
    单模

环境条件

  • 工作温度显示
    -10至55摄氏度
  • 存储温度
    -30至70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 电池寿命
    连续使用可达8小时
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回波损耗
    40 dB
  • 电源
    通用110至220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 子类别
    数字光学衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    高达2 W

连接与接口

  • 接口
    USB
  • 光学连接器
    SC/SPC

总结

  • 产品概述
    DA-100-SC-1300/1550-9/125-S-40是一款由OZ Optics Ltd.制造的高性能数字可变光纤衰减器，专为光纤通信设计。它支持多种应用，包括比特错误率测试、故障排除以及长距离光纤传输模拟。该衰减器具有高达0.3 dB的波长依赖损耗，衰减范围从1 dB到60 dB，分辨率达到0.01 dB。产品的插入损耗在1到2 dB之间，回波损耗可达40 dB，确保信号质量。它还配备USB接口，便于与计算机连接，进行方便的操作和监控。DA-100-SC-1300/1550-9/125-S-40是光纤应用中不可或缺的工具，适合各种工业和研究用途。
