  4. DA-100-SC-1550-50/125-M-35

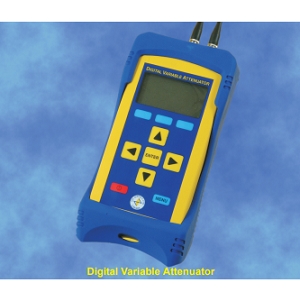

DA-100-SC-1550-50/125-M-35光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-SC-1550-50/125-M-35

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-SC-1550-50/125-M-35是来自OZ Optics Ltd.的一款光纤衰减器，具有波长相关损耗高达0.3 dB（衰减），衰减范围1到40 dB，衰减分辨率0.01 dB，插入损耗2到4 dB，回损35 dB。

DA-100-SC-1550-50/125-M-35产品详细说明

产品详情

  • 部件编号
    DA-100-SC-1550-50/125-M-35
  • 制造商
    OZ Optics Ltd.
  • 描述
    具有50/125微米多模光纤的数字可变衰减器，带有SC/Super PC插口，35 dB回损，标定波长为1550 nm

通用参数

  • 波长相关损耗
    高达0.3 dB (衰减)

应用

  • 应用
    比特错误率测试，故障排除接收器和其他主动光纤组件，模拟长距离光纤传输，光纤发射器/接收器电路设计，功率计线性检查，功率设置

光纤参数

  • 光纤直径
    50/125 µm
  • 光纤模式
    多模

环境条件

  • 工作温度范围
    -10到55摄氏度
  • 存储温度
    -30到70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 电池寿命
    连续使用可达8小时
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1到40 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    2到4 dB
  • 回损
    35 dB
  • 电源
    通用110到220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 子类别
    数字光学衰减器

光学规格

  • 偏振相关损耗
    高达0.05 dB
  • 工作波长
    1550 nm
  • 光学输入功率
    高达50 mW

连接与接口

  • 接口
    USB
  • 光学连接器
    SC/SPC

总结

  • 产品概述
    DA-100-SC-1550-50/125-M-35是一款高性能的数字可变光纤衰减器，专为各种光纤应用设计。它具备多项优越性能，包括波长相关损耗高达0.3 dB，衰减范围从1到40 dB，以及0.01 dB的精细衰减分辨率。该设备适用于比特错误率测试、故障排除各类光纤组件、模拟长距离光纤传输等多种应用场景。其设计考虑了用户的便利性，支持USB接口，能够与多种光纤连接器兼容。DA-100-SC-1550-50/125-M-35的工作波长为1550 nm，适合多模光纤使用，确保了在实际应用中的可靠性和准确性。无论是在实验室还是现场测试，这款衰减器都能提供卓越的性能，满足用户的各种需求。
