  4. DA-100-SCA-1300/1550-9/125-S-60

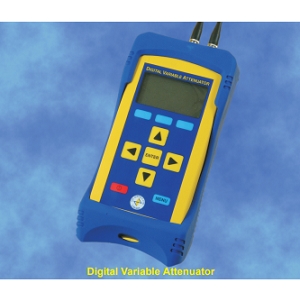

DA-100-SCA-1300/1550-9/125-S-60光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-SCA-1300/1550-9/125-S-60

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-SCA-1300/1550-9/125-S-60是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗高达0.3 dB（衰减），衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回波损耗为60 dB。

DA-100-SCA-1300/1550-9/125-S-60产品详细说明

产品详情

  • 部件编号
    DA-100-SCA-1300/1550-9/125-S-60
  • 制造商
    OZ Optics Ltd.
  • 描述
    具有9/125微米单模光纤的数字可变衰减器，配有SC/APC插座，60 dB回波损耗，经过1300/1550 nm标定

通用参数

  • 波长依赖损耗
    高达0.3 dB（衰减）

应用

  • 应用
    比特错误率测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤发射器/接收器电路设计，功率计线性检查，功率设置

光纤参数

  • 光纤直径
    9/125 µm
  • 光纤模式
    单模

环境条件

  • 工作温度显示
    -10至55摄氏度
  • 存储温度
    -30至70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 电池寿命
    连续使用可达8小时
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1至60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1至2 dB
  • 回波损耗
    60 dB
  • 电源
    通用110至220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 子类别
    数字光学衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    高达2 W

连接与接口

  • 接口
    USB
  • 光学连接器
    SC/APC

总结

  • 产品概述
    DA-100-SCA-1300/1550-9/125-S-60是一款由OZ Optics Ltd.生产的数字可变光纤衰减器，专为光纤通信应用设计。它支持多种应用，包括比特错误率测试、故障排除以及长距离光纤传输模拟等。该衰减器具有高达0.3 dB的波长依赖损耗，衰减范围从1到60 dB，且衰减分辨率可达0.01 dB，确保了在各种条件下的精确控制和高效性能。此外，它的设计考虑了环境适应性，工作温度范围为-10至55摄氏度，存储温度范围为-30至70摄氏度，适合多种应用场景。无论是在实验室测试还是实际应用中，DA-100-SCA-1300/1550-9/125-S-60都能为用户提供可靠的性能和优越的灵活性。
