  4. DA-100-SCU-1300/1550-9/125-S-50

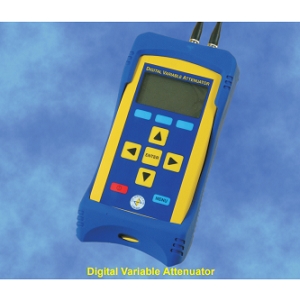

DA-100-SCU-1300/1550-9/125-S-50光纤衰减器实物图（OZ Optics Ltd.制造）

DA-100-SCU-1300/1550-9/125-S-50

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DA-100-SCU-1300/1550-9/125-S-50是OZ Optics Ltd.推出的一款光纤衰减器，具有波长依赖损耗高达0.3 dB的特性，衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回波损耗为50 dB。

DA-100-SCU-1300/1550-9/125-S-50产品详细说明

产品详情

  • 部件编号
    DA-100-SCU-1300/1550-9/125-S-50
  • 制造商
    OZ Optics Ltd.
  • 描述
    具有9/125微米单模光纤的数字可调光衰减器，配有SC/Ultra PC连接器，回波损耗50 dB，经过1300/1550 nm校准

通用参数

  • 波长依赖损耗
    高达0.3 dB (衰减)

应用

  • 应用
    比特错误率测试、故障排除接收器及其他主动光纤组件、模拟长距离光纤传输、光纤发射器/接收器电路设计、电力计线性检查、电力设置

光纤参数

  • 光纤直径
    9/125 µm
  • 光纤模式
    单模

环境条件

  • 工作温度显示
    -10到55摄氏度
  • 存储温度
    -30到70摄氏度

电气规格

  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光衰减器
  • 电池寿命
    最长可达8小时连续使用
  • 尺寸
    150 x 81 x 46 mm
  • 直流电压
    12 VDC
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回波损耗
    50 dB
  • 电源
    通用110到220 VAC
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 子类别
    数字光衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    高达2 W

连接与接口

  • 接口
    USB
  • 光学连接器
    SC/UPC

总结

  • 产品概述
    DA-100-SCU-1300/1550-9/125-S-50是OZ Optics Ltd.推出的一款高性能数字可调光衰减器，专为光纤通信应用设计。它支持波长依赖损耗高达0.3 dB，具有良好的衰减范围和分辨率，适用于多种测试和诊断场景。无论是在比特错误率测试还是在故障排除中，该衰减器都能提供可靠的性能。此外，其结构紧凑、操作简单，可以广泛应用于光纤发射器和接收器的设计中。产品的USB接口和SC/UPC光学连接器确保了与其他设备的兼容性，进一步提升了其应用的灵活性。
