  4. DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/IIC

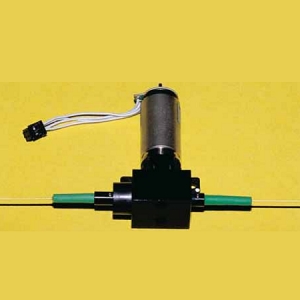

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/IIC光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/IIC

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

该DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/IIC光纤衰减器来自OZ Optics Ltd.，具备高达0.3 dB的波长依赖损耗，衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回损为40 dB。适合多种光纤通信应用。

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/IIC产品详细说明

产品详情

  • 部件编号
    DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/IIC
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可调光衰减器，适用于1300/1550nm，带有1米长、3mm外径的未终端单模光纤，返回损耗为40dB。该设备将在1300/1550nm下进行校准，并配有I2C接口.

通用参数

  • 波长依赖损耗
    高达0.3 dB (衰减)

应用

  • 应用
    在DWDM系统中的主动增益均衡、局部功率监控和反馈衰减器设置、比特错误测试、故障排除接收器及其他主动光纤组件、模拟长距离光纤传输、光纤传输设计

光纤参数

  • 光纤长度
    1 m
  • 光纤护套
    3 mm
  • 光纤模式
    单模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 返回损耗
    40 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms(速度)
  • 子类别
    电子光衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 偏振模色散(PMD)
    <0.01 ps
  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    高达2 W

连接与接口

  • 接口
    I2C

总结

  • 产品概述
    DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/IIC是一款由OZ Optics Ltd.生产的电控可调光衰减器，适用于1300nm和1550nm波长的光纤系统。它的设计旨在满足现代光纤通信的需求，具有高达0.3 dB的波长依赖损耗和1到60 dB的衰减范围，适合多种应用场景。该设备不仅具有优异的衰减精度和分辨率，还配备了I2C接口，方便与其他设备的连接与控制。这款光衰减器在DWDM系统中的应用尤为突出，能够实现主动增益均衡和局部功率监控，确保光纤通信的稳定性和可靠性。
