  4. DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/RS232

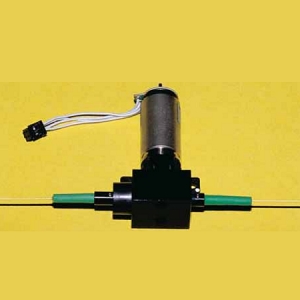

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/RS232光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/RS232

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/RS232是OZ Optics Ltd.推出的一款光纤衰减器，支持波长为1300nm和1550nm，具有高达0.3 dB的波长相关损耗，衰减范围从1到60 dB，衰减分辨率为0.01 dB，插入损耗在1到2 dB之间，回损达到40 dB。

DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/RS232产品详细说明

产品详情

  • 部件编号
    DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/RS232
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可调光衰减器，适用于1300/1550nm波长，配备1米长、3mm外径的未端接单模光纤，回损40dB。设备将在1300/1550nm下进行校准，配有RS/232接口

通用参数

  • 波长相关损耗
    高达0.3 dB (衰减)

应用

  • 应用
    DWDM系统中的主动增益均衡，局部功率监测和反馈衰减设置，位错误测试，故障排除接收器和其他主动光纤组件，模拟长距离光纤传输，光纤光学设计

光纤参数

  • 光纤长度
    1 m
  • 光纤外壳
    3 mm
  • 光纤模式
    单模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回损
    40 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms(速度)
  • 子类别
    电子光衰减器

光学规格

  • 偏振相关损耗
    高达0.05 dB
  • 偏振模态色散(PMD)
    <0.01 ps
  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    高达2 W

连接与接口

  • 接口
    RS/232

总结

  • 产品概述
    DD-100-11-1300/1550-9/125-S-40-XX-3-1-485:1-6-MC/RS232是一款由OZ Optics Ltd.制造的电控可调光衰减器，专为1300nm和1550nm波长设计。它具有高达0.3 dB的波长相关损耗和1到60 dB的衰减范围，适合在各种光纤通信应用中使用。该设备还具备快速响应时间和低插入损耗，确保信号传输的稳定性和可靠性。此外，衰减器配备RS/232接口，便于与其他设备连接，适合用于DWDM系统、功率监测、故障排除等多种场景。
