  4. DD-100-11-1300/1550-9/125-S-50-3U3U-1-1-485:1-6-PC

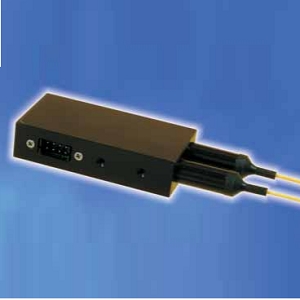

DD-100-11-1300/1550-9/125-S-50-3U3U-1-1-485:1-6-PC光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1300/1550-9/125-S-50-3U3U-1-1-485:1-6-PC

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1300/1550-9/125-S-50-3U3U-1-1-485:1-6-PC是OZ Optics Ltd.推出的一款光纤衰减器，具有波长相关损耗最高可达0.3 dB（衰减），衰减范围为1到60 dB，衰减精度为0.01 dB，插入损耗为1到2 dB，回损为50 dB。

DD-100-11-1300/1550-9/125-S-50-3U3U-1-1-485:1-6-PC产品详细说明

产品细节

  • 部件编号
    DD-100-11-1300/1550-9/125-S-50-3U3U-1-1-485:1-6-PC
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可变衰减器，配有1米长、0.9mm外径的单模光纤，两端均为FC/Ultra PC连接器，回损50dB。PC：OEM版本，无电子元件和校准

通用参数

  • 波长相关损耗
    最高0.3 dB（衰减）

应用

  • 应用
    DWDM系统中的主动增益均衡，本地功率监测和反馈衰减器设置，比特错误测试，故障排除接收器及其他主动光纤组件，模拟长距离光纤传输，光纤传输设计

光纤参数

  • 光纤长度
    1 m
  • 光纤外套
    0.9 mm
  • 光纤模式
    单模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB，±0.5 dB，±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V，6 V，12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回损
    50 dB
  • 重复性
    ±0.03 dB，±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 偏振相关损耗
    最高0.05 dB
  • 偏振模态色散（PMD）
    <0.01 ps
  • 工作波长
    1300 nm，1550 nm
  • 光学输入功率
    最高2 W

连接与接口

  • 接口
    RS/232
  • 光学连接器
    FC/UPC

总结

  • 产品概述
    DD-100-11-1300/1550-9/125-S-50-3U3U-1-1-485:1-6-PC是一款由OZ Optics Ltd.制造的光纤衰减器，专为光纤通信应用设计。它的主要特点是电控可变衰减功能，能够在1到60 dB之间调节衰减，满足不同的应用需求。该产品具有良好的波长相关损耗性能，最高可达0.3 dB，适合用于DWDM系统中的主动增益均衡、功率监测和反馈设置等多种场景。此外，该衰减器还具备低插入损耗和高回损特性，确保信号的稳定传输。无论是在实验室测试还是在实际应用中，DD-100-11-1300/1550-9/125-S-50-3U3U-1-1-485:1-6-PC都能提供可靠的性能，帮助用户优化光纤网络的性能和效率。
