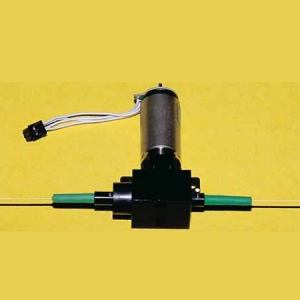

DD-100-11-1300/1550-9/125-S-50-3U3U-3-3-485:1-6-MC/RS232-LL光纤衰减器实物图（OZ Optics Ltd.制造）

DD-100-11-1300/1550-9/125-S-50-3U3U-3-3-485:1-6-MC/RS232-LL

厂商: OZ Optics Ltd.
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DD-100-11-1300/1550-9/125-S-50-3U3U-3-3-485:1-6-MC/RS232-LL是一款来自OZ Optics Ltd.的光纤衰减器，具备高达0.3 dB的波长依赖损耗，衰减范围为1到60 dB，衰减分辨率为0.01 dB，插入损耗为1到2 dB，回损为50 dB。

DD-100-11-1300/1550-9/125-S-50-3U3U-3-3-485:1-6-MC/RS232-LL产品详细说明

产品详情

  • 部件编号
    DD-100-11-1300/1550-9/125-S-50-3U3U-3-3-485:1-6-MC/RS232-LL
  • 制造商
    OZ Optics Ltd.
  • 描述
    电控可变衰减器，带有3米长、3mm外径的单模光纤，双端配有FC/超低插损连接器，回损50dB。单元将在1300/1550nm下进行标定，并配有RS232接口，L=1dB

通用参数

  • 波长依赖损耗
    高达0.3 dB（衰减）

应用

  • 应用
    DWDM系统中的主动增益均衡、本地功率监测和反馈衰减器设置、比特错误测试、故障排除接收器和其他主动光纤组件、模拟长距离光纤传输、光纤光学设计

光纤参数

  • 光纤长度
    3 m
  • 光纤护套
    3 mm
  • 光纤模式
    单模

电气规格

  • 电流
    150 mA
  • 衰减精度
    ±0.3 dB, ±0.5 dB, ±1 dB
  • 衰减器类型
    可变光学衰减器
  • 直流电压
    5 V, 6 V, 12 V
  • 重量
    <250 g
  • 衰减
    1到60 dB
  • 衰减分辨率
    0.01 dB
  • 插入损耗
    1到2 dB
  • 回损
    50 dB
  • 重复性
    ±0.03 dB, ±0.10 dB
  • 响应时间
    100 ms（速度）
  • 子类别
    电子光学衰减器

光学规格

  • 偏振依赖损耗
    高达0.05 dB
  • 偏振模态色散（PMD）
    <0.01 ps
  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    高达2 W

连接与接口

  • 接口
    RS/232
  • 光学连接器
    FC/UPC

总结

  • 产品概述
    DD-100-11-1300/1550-9/125-S-50-3U3U-3-3-485:1-6-MC/RS232-LL是一款由OZ Optics Ltd.制造的电控可变光纤衰减器，专为光纤通信应用设计。该设备提供高达0.3 dB的波长依赖损耗，支持1到60 dB的衰减范围，具有0.01 dB的高分辨率，非常适合需要精确控制光信号强度的场景。它的插入损耗在1到2 dB之间，回损高达50 dB，确保信号质量。通过RS232接口，用户可以方便地进行设置和监控。该衰减器的轻量设计（重量小于250 g）使其易于集成到各种光纤系统中。无论是在DWDM系统中进行增益均衡，还是在进行比特错误测试和故障排除，该设备都能提供可靠的性能。
